Прошивной станок по Шарпи

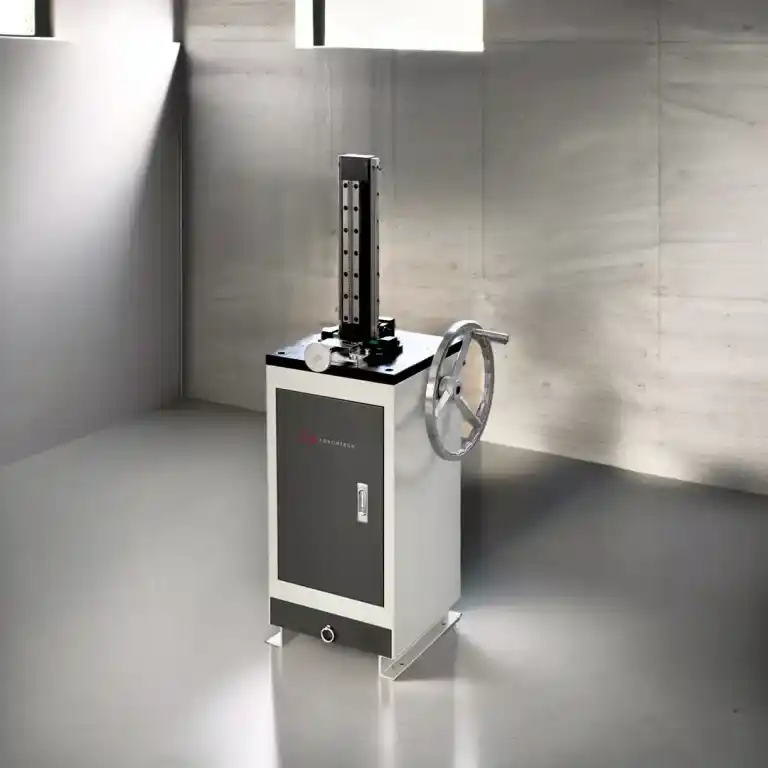

Ручной протяжной станок по Шарпи TT-CHB-M компании Torontech представляет собой экономичное одностанционное устройство, идеально подходящее для надрезки образцов с малым объемом ударной нагрузки.

Моторизованные (ШВП) протяжные станки по Шарпи компании Torontech TT-CHB-E2 и TT-CHB-E3 оснащены долговечными шарико-винтовыми парами и линейной направляющей, обеспечивающей структурную стабильность протяжки и геометрическую точность надреза. Станки доступны в вариантах с двумя и тремя протяжными станциями, которые могут работать одновременно для выполнения V-образных или U-образных надрезов.

Гидравлический протяжной станок Шарпи TT-CHB-H2 компании Torontech имеет гидравлический привод и электрическое управление движением протяжного инструмента, при этом скорость протяжки можно регулировать. Смазка зуба лезвия происходит одновременно с движением протяжного инструмента.

Быстрые, точные и надежные образцы для испытаний по методу Шарпи: Чрезвычайно быстрая операция, позволяющая создать надрез всего за 10 секунд. Сама протяжка изготовлена ​​из стали W18Cr4V, очень прочного материала с износостойкими свойствами. Расчетный срок службы каждой протяжки составляет 20 000 образцов (с твердостью до HRC45).

Процесс надрезов V-образного или U-образного типа соответственно соответствует требованиям ASTME23 (Стандартные методы испытаний металлических материалов на удар с надрезом), ISO148 (Испытание на удар по стали по Шарпи – U-образный надрез).

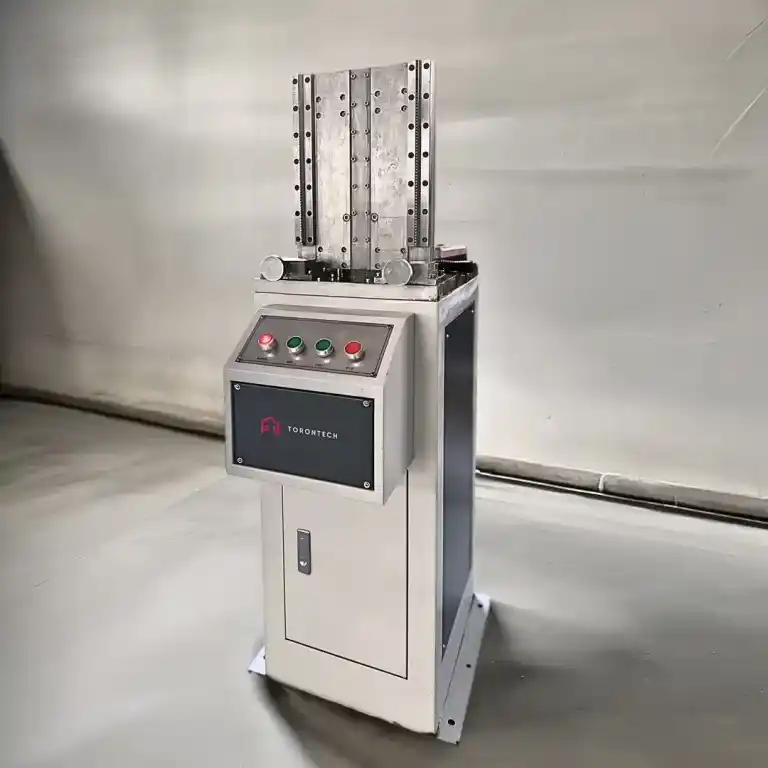

1. Двухпозиционный моторизованный протяжной станок TT-CHB-E2

Этот станок оснащен высокоточным шарико-винтовым приводом и линейными направляющими, обеспечивающими стабильность протяжки и геометрическую точность реза. Оснащенный двухножевым протяжным устройством, он может одновременно обрабатывать две выемки: одну V-образную и одну U-образную (или две V-образные или U-образные).

Независимо от обработки V-образных или U-образных надрезов, автоматическое термическое выравнивание (ATC) не требуется. Обработка одного надреза образца занимает всего 10 секунд, что обеспечивает простоту эксплуатации и надежность при создании V-образных и U-образных надрезов. Устройство соответствует национальным и международным стандартам ASTM E23, ISO148 и ISO0083.

Протяжной станок изготовлен из W18Cr4V, что обеспечивает высокую твердость и хорошую износостойкость. Каждая протяжка может обрабатывать до 20,000 40 образцов материалов в пределах HRCXNUMX.

Применимые стандарты

• ASTM E23-02a «Стандартные методы испытаний металлических материалов на удар с надрезом»
• ISO148-2008 «Металлические материалы. Испытание на удар маятником Шарпи»
• DIN 50 115-1991 «Металлические материалы. Испытание на удар. Размеры и подготовка образцов».

Основная функция

Используется для изготовления надреза на металлическом ударном образце маятника Шарпи.

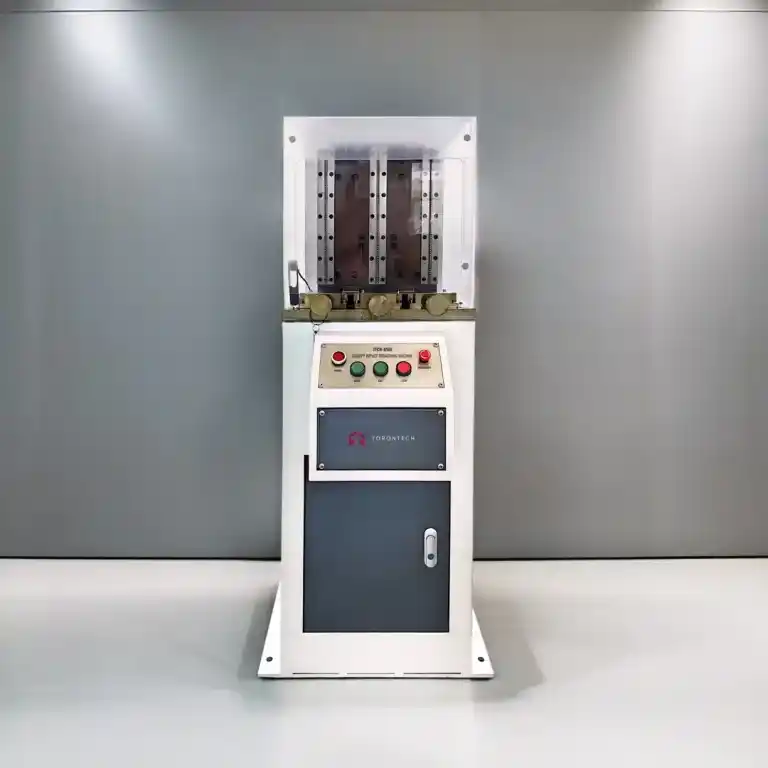

2. TT-CHB-E3 Трехпозиционный моторизованный протяжной станок с выемкой

Этот станок оснащен высокоточным шарико-винтовым приводом и линейными направляющими, что обеспечивает устойчивость протяжки и геометрическую точность реза. Оснащенный трехножевым протяжным устройством, он может одновременно обрабатывать три надреза: три V-образных или три U-образных (или комбинацию двух V-образных и одного U-образного, или двух U-образных и одного V-образного).

Он прост в эксплуатации и надежен для обработки V- и U-образных надрезов, соответствует стандартам ASTM E23, ISO148, ISO0083.

Протяжной станок изготовлен из стали W18Cr4V, обладающей высокой твердостью и хорошей износостойкостью. Каждая протяжка может обрабатывать до 20,000 40 образцов материалов в пределах HRCXNUMX.

Применимые стандарты

• ASTM E23-02a «Стандартные методы испытаний металлических материалов на удар с надрезом»
• ISO148-2008 «Металлические материалы. Испытание на удар маятником Шарпи»
• DIN 50 115-1991 «Металлические материалы. Испытание на удар. Размеры и подготовка образцов».

Основная функция

Используется для изготовления надреза на металлическом ударном образце маятника Шарпи.

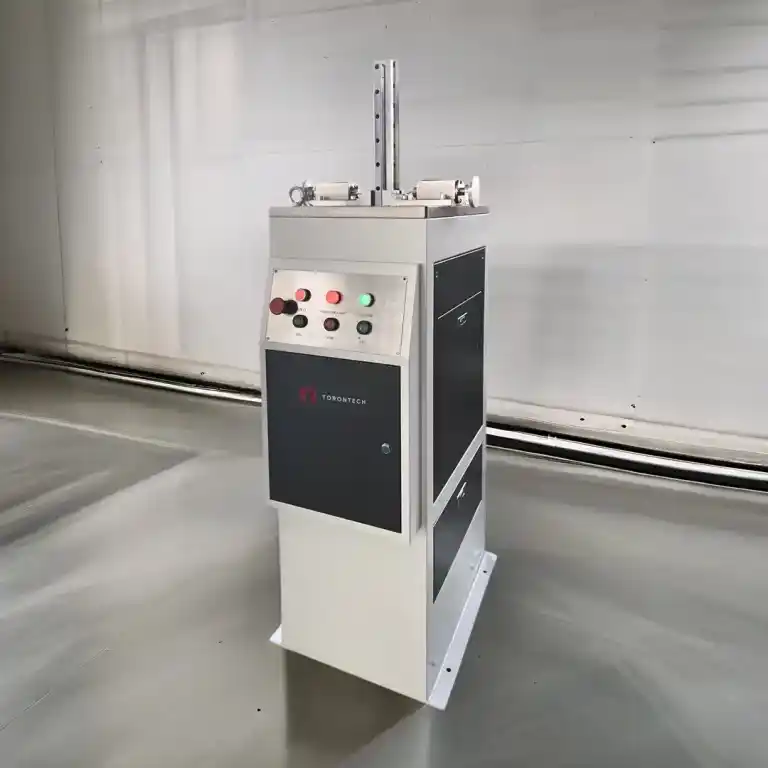

3. TT-CHB-H2 Двухпозиционный гидравлический протяжной станок с выемкой

Протяжной станок TT-CHB-H2 для ударных образцов с надрезом – это специализированное оборудование, разработанное для работы с металлическими маятниковыми коперами. Этот станок использует гидравлический привод и электронное управление для управления подъёмом и опусканием протяжки. Скорость подъёма протяжки регулируется, а для надлежащей смазки лезвийных частей используется смазочное масло, что гарантирует соответствие образца требуемому размеру надреза и качеству поверхности.

Применение метода формовки обеспечивает высокую однородность обработанных пазов. Протяжка изготовлена ​​из высококачественного стального сплава, обладающего высокой твёрдостью, износостойкостью и длительным сроком службы. Каждая протяжка способна обрабатывать более 20 000 образцов твёрдостью до HRC40.

Применимые стандарты

• ASTM E23-02a «Стандартные методы испытаний металлических материалов на удар с надрезом»
• ISO148-2008 «Металлические материалы. Испытание на удар маятником Шарпи»
• DIN 50 115-1991 «Металлические материалы. Испытание на удар. Размеры и подготовка образцов».

Основная функция

Используется для изготовления надреза на металлическом ударном образце маятника Шарпи.

Основные характеристики

• Протяжка изготовлена ​​из высококачественной легированной стали, параметры режущего инструмента специально рассчитаны на длительный срок службы.
• Гидравлическая система имеет компактную конструкцию и расположение, обеспечивающее удобство использования.
• Оснащен системой охлаждающей смазки зубьев лезвия, обеспечивающей соответствие образца требуемому размеру надреза и чистоте поверхности, что продлевает срок службы протяжки.
• В направляющей подъема и опускания протяжки используется высокоточная линейная направляющая, обеспечивающая точность оборудования и продлевающая срок его службы.
• В гидравлической системе используются высококачественные компоненты, которые значительно улучшают работу и устойчивость оборудования.
• Способен обрабатывать два образца одновременно, повышая эффективность работы.
