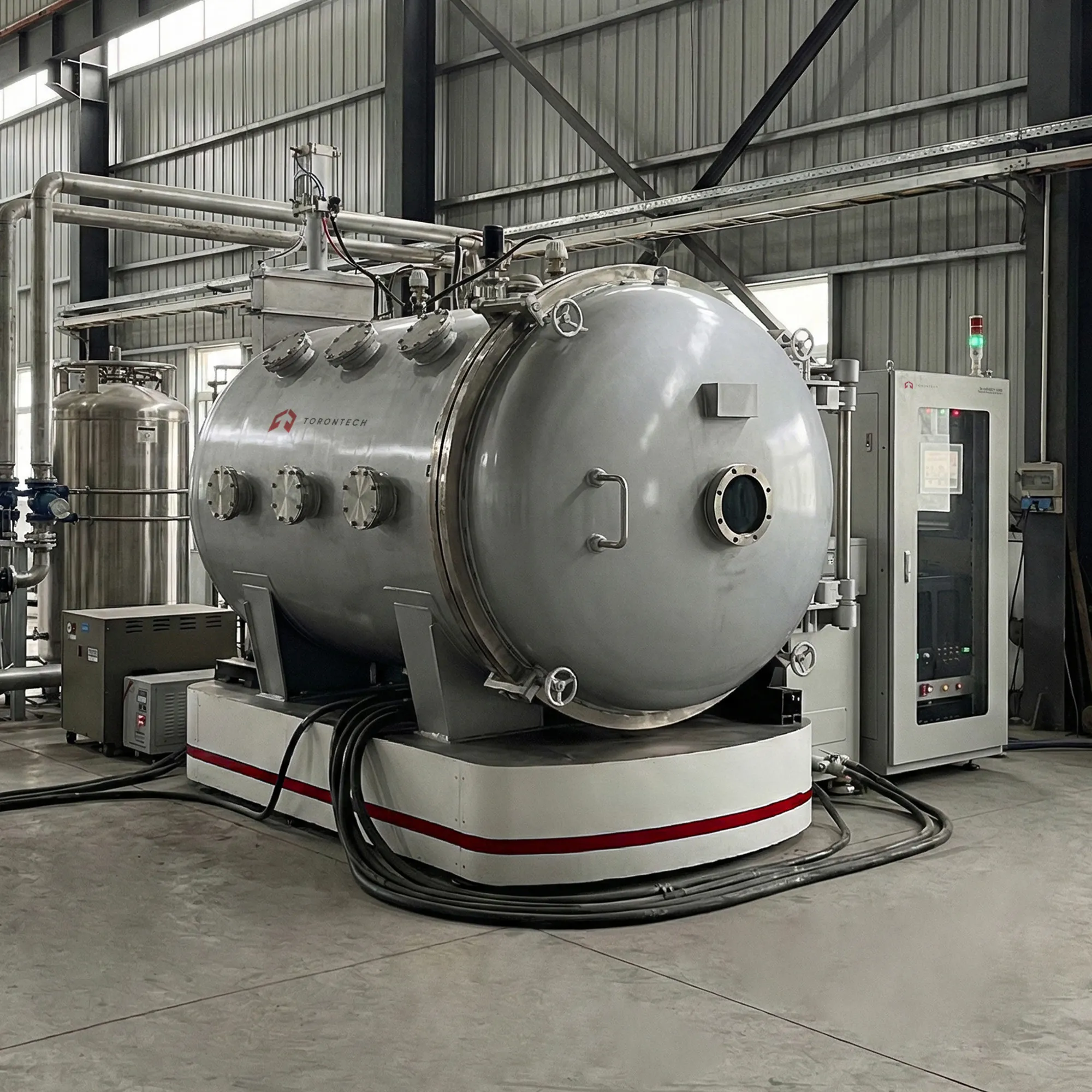

Система термовакуумных испытаний (ТВВ) - ToronTVAC™ 1000
Система термовакуумных испытаний (ТВВ) - ToronTVAC™ 1000
Испытания TVAC позволяют оценивать аэрокосмическую продукцию в условиях высокого вакуума и контролируемых температурных циклов для подтверждения надежности и стабильности в условиях, приближенных к космическим. Система ToronTVAC™ 1000 предназначена для проверки термовакуумных характеристик на уровне отдельных устройств (TVAC), где требуется повторяемость параметров давления и стабильные тепловые границы.
Система объединяет вакуумную камеру с радиатором и охлаждающей пластиной для обеспечения термоциклирования, работы по тепловому балансу и функциональных проверок в вакууме. Ее конфигурация подходит для программ тестирования аэрокосмической электроники и подсистем, требующих согласованных и документированных условий тестирования. Тестирование в вакуумной вакуумной камере с помощью ToronTVAC™ 1000 помогает выявлять температурный дрейф, периодические неисправности и изменения характеристик, связанные с вакуумом, до начала эксплуатации.
ToronTVAC™ 1000 — это термовакуумная испытательная камера (TVAC), созданная для имитации условий низкого давления в пространстве при одновременном контроле теплового режима испытуемого образца. Вакуумная камера обеспечивает стабильную откачку и работу в условиях высокого вакуума, а радиатор и охлаждающая пластина обеспечивают контролируемое термическое воздействие в заданном диапазоне температур.
Практичный размер охлаждающей пластины обеспечивает надежное крепление и стабильный тепловой контакт для испытательных установок, работающих за счет теплопроводности. Система подходит для квалификационных, приемочных и инженерно-исследовательских работ, где повторяемость и равномерность температуры влияют на принятие решений. Это эффективная платформа для аэрокосмических лабораторий, оценивающих характеристики компонентов и узлов в условиях вакуума и термических нагрузок.
Система термовакуумных испытаний (ТВВ) - ToronTVAC™ 1000. Области применения.
- Испытания компонентов аэрокосмической техники и электронных блоков с помощью вакуумно-токовой абляции (TVAC) для проверки надежности.
- Термоциклирование в вакууме для выявления температурно-обусловленного дрейфа и прерывистого поведения.
- Оценка теплового баланса для проверки тепловых интерфейсов и предположений о теплопередаче.
- Квалификационные и приемочные испытания модулей авионики, радиочастотного оборудования и силовой электроники.
- Анализ отказов и контрольные испытания после внесения изменений в конструкцию или технологический процесс
Термовакуумная испытательная система (ТВАС) - ToronTVAC™ 1000: основные характеристики.
- Конструкция камеры из нержавеющей стали S30408 обеспечивает коррозионную стойкость и длительный срок службы.
- Возможность работы в условиях высокого вакуума позволяет проводить испытания в вакууме с использованием вакуумных насосов, имитирующих космическую обстановку, для аэрокосмической продукции.
- Широкий температурный диапазон для радиаторов и охлаждающих пластин обеспечивает поддержку термоциклирования и испытаний на прочность.
- Равномерность температуры радиатора обеспечивает стабильное воздействие тепла на всю область теплопроводности.
- Возможность быстрого повышения температуры обеспечивает повторяемость циклических профилей и высокую производительность тестирования.
Система термовакуумных испытаний (ТВВ) - Технические характеристики ToronTVAC™ 1000
| Параметр | Описание |
|---|---|
| Размеры камеры | Φ 1000 мм × 1200 мм |
| Размеры радиатора | Φ 800 мм × 1200 мм |
| Размеры холодной плиты | Длина 1000 мм × Ширина 600 мм |
| Рабочее давление | ≤ 1.3 × 10⁻³ Па |
| Предельное давление | ≤ 5.0 × 10⁻⁵ Па |
| Диапазон температур радиатора и холодной пластины | -75 ° C до + 150 ° C |
| Равномерность распределения температуры в радиаторе | ≤ ± 2 ° С |
| Скорость изменения температуры | ≥ 2°C/мин |
