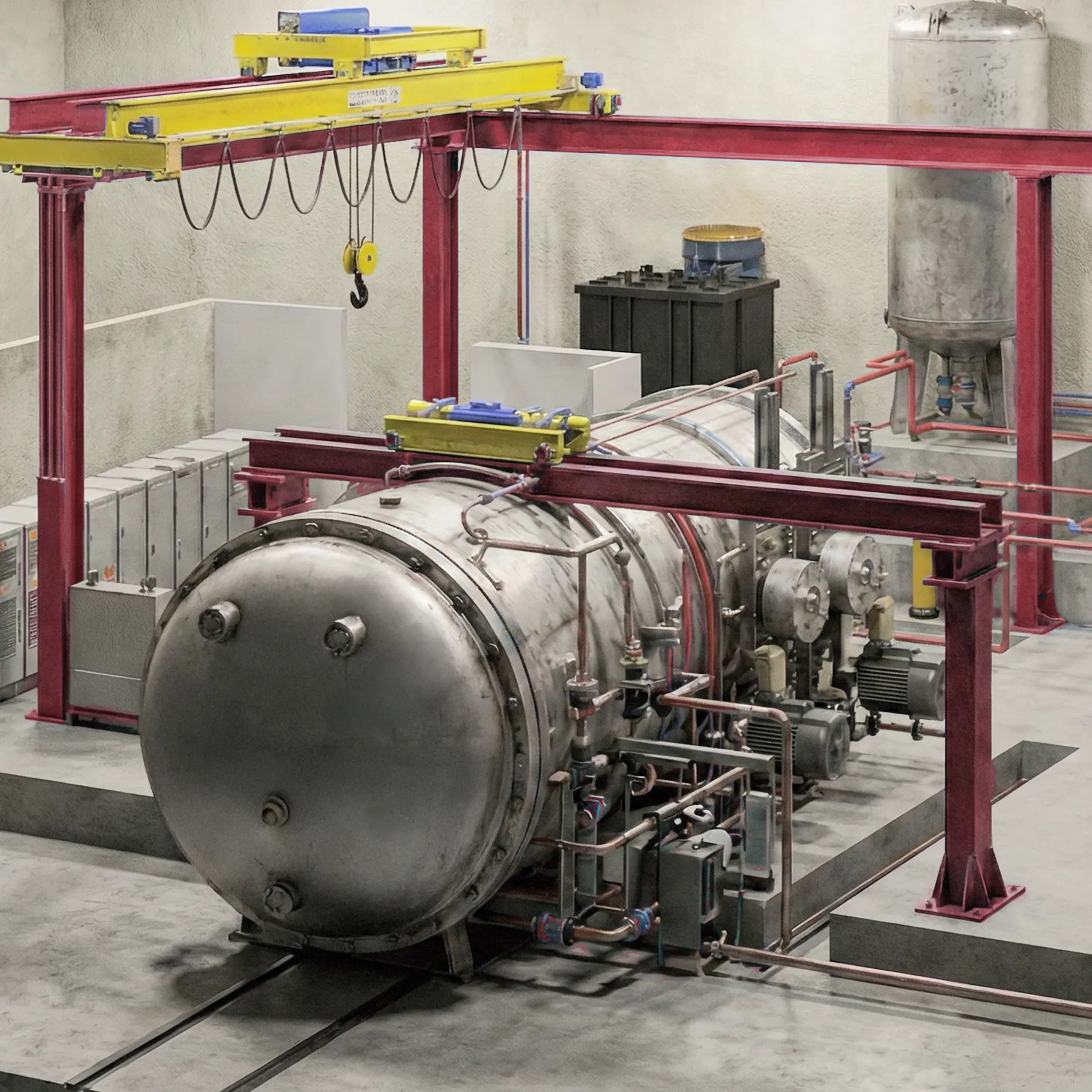

Термовакуумная испытательная камера (ТВАК) - ToronTVAC™ 3600
Термовакуумная испытательная камера (ТВАК) - ToronTVAC™ 3600
Испытания в условиях термовакуума (TVAC) позволяют проверять работоспособность целых спутников и крупных космических систем в условиях высокого вакуума и контролируемой тепловой нагрузки. Установка ToronTVAC™ 3600 предназначена для проведения испытаний теплового баланса всего спутника и его подсистем, а также для проверки в условиях термовакуума (TVAC) перед запуском.
Система сочетает в себе большую вакуумную камеру, высокопроизводительный радиатор, систему контроля загрязнения и имитацию внешнего теплового потока для воспроизведения условий теплопередачи, аналогичных космическим. Она поддерживает работу в режиме глубокого охлаждения с использованием замкнутого цикла охлаждения жидким азотом. Данная конфигурация предназначена для программ, требующих управления большим количеством каналов и сбора данных для сложных испытательных образцов.
ToronTVAC™ 3600 — это крупномасштабная термовакуумная испытательная камера (TVAC), разработанная для проверки работоспособности спутников и основных узлов на орбите. Камера обеспечивает контролируемую вакуумную среду, а система теплоотвода создает стабильные холодные границы для поддержания теплового баланса и работы в условиях термических циклов.
Имитация внешнего теплового потока позволяет контролировать нагрев в нескольких зонах для воспроизведения тепловых воздействий, характерных для конкретной миссии. Функции контроля загрязнения позволяют оценивать выделение газов в условиях длительной откачки, помогая защитить чувствительные поверхности и оптику спутника. Система разработана для проведения квалификационных и приемочных испытаний, где требуется повторяемость, прослеживаемость и высокая плотность каналов.
Термовакуумная испытательная камера (ТВАК) - ToronTVAC™ 3600. Области применения.
- Полномасштабные испытания системы TVAC для проверки надежной работы спутника на орбите перед запуском.
- Испытания теплового баланса подсистем и интегрированных узлов в условиях высокого вакуума.
- Квалификационные и приемочные испытания в термовакуумном режиме спутниковых платформ и полезной нагрузки
- Оценка загрязнения и выделения газов из чувствительного к загрязнениям космического оборудования.
- Моделирование внешнего теплового потока для воспроизведения тепловых воздействий и граничных условий миссии.
- Испытания измерительного оборудования с большим количеством каналов для сложных конфигураций спутников.
Термовакуумная испытательная камера (ТВАК) - ToronTVAC™ 3600: основные характеристики.
- Конструкция камеры из нержавеющей стали S30408 обеспечивает коррозионную стойкость и длительный срок службы.
- Просторная камера позволяет проводить полномасштабные испытания TVAC на спутнике и создавать интегрированные подсистемы.
- Возможность работы в условиях высокого вакуума позволяет проводить моделирование космической среды в рамках квалификационных программ.
- Холодный граничный слой из жидкого азота замкнутого цикла обеспечивает работу в режиме глубокого охлаждения до ≤ 100 К.
- Контроль загрязнения позволяет проводить оценку дегазации с использованием целевых показателей с низкой потерей массы в течение длительных циклов работы.
- Моделирование внешнего теплового потока поддерживает многозонное управление тепловым воздействием для создания профилей, соответствующих задачам выполнения миссии.
- Высокая пропускная способность каналов связи обеспечивает выполнение сложных задач управления и измерений при проведении полномасштабных испытаний спутников.
Термовакуумная испытательная камера (ТВАК) - Технические характеристики ToronTVAC™ 3600
| Параметр | Описание |
|---|---|
| Размеры камеры | Φ 3600 мм × 5000 мм |
| Размеры радиатора | Φ 3000 мм × 5000 мм |
| Рабочее давление | ≤ 1.3 × 10⁻³ Па |
| Предельное давление | ≤ 5.0 × 10⁻⁵ Па |
| Температура радиатора | ≤ 100 K (жидкий азот замкнутого цикла) |
| Равномерность распределения температуры в радиаторе | ≤ ±5 К |
| Контроль загрязнения | Дегазация (24 ч, без нагрузки) < 1.0 × 10⁻⁷ г/см² |
| Моделирование внешнего теплового потока | 100 нагревательных каналов |
| Возможности сбора данных | 400 каналов данных |
