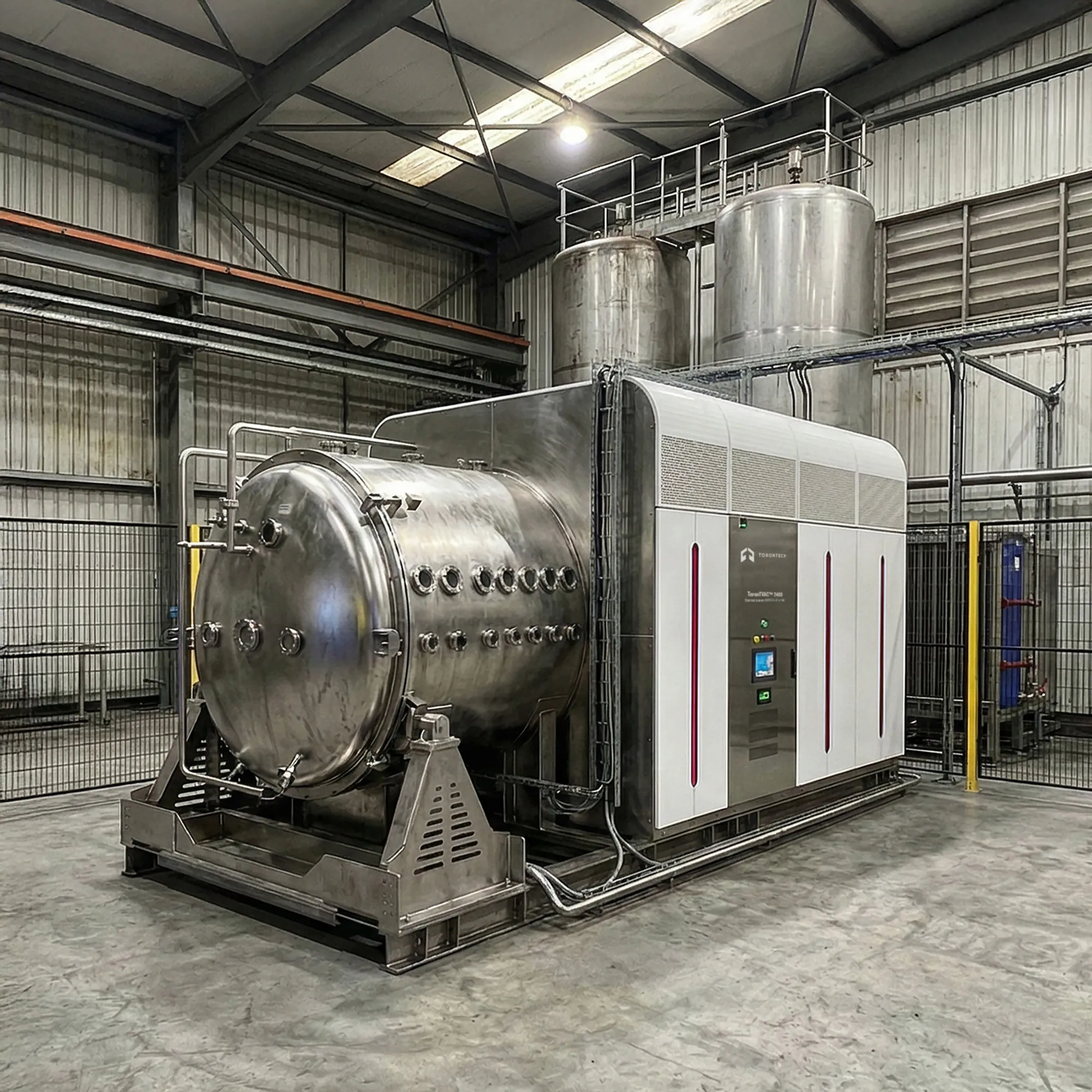

Термовакуумная испытательная камера (ТВАК) - ToronTVAC™ 2400
Термовакуумная испытательная камера (ТВАК) - ToronTVAC™ 2400
Система ToronTVAC™ 2400 предназначена для испытания крупных образцов, требующих повторяемой стабильности вакуума и температурных циклов. Система сочетает в себе большую вакуумную камеру с радиатором и нагревательным элементом для обеспечения термоциклирования и работы в условиях, приближенных к «холодному черному» состоянию.
Регулировка давления обеспечивает контролируемое снижение давления и работу с заданными значениями в широком диапазоне. Данная конфигурация подходит для аэрокосмических лабораторий и лабораторий современной электроники, где требуются стабильные, документированные условия работы системы вентиляции с регулируемым давлением (TVAC).
ToronTVAC™ 2400 — это термовакуумная испытательная камера (TVAC), предназначенная для моделирования космической среды в крупном масштабе. Камера обеспечивает работу в условиях высокого вакуума, а тепловое оборудование контролирует границу теплопередачи вокруг испытываемого устройства.
Система охлаждения с радиатором обеспечивает работу при низких температурах с использованием азотного охлаждения, а также опционально с возможностью использования жидкого азота для еще более низких температур. Нагревательный элемент выдерживает воздействие повышенных температур и контролируемые циклические режимы работы. Система предназначена для квалификационных, приемочных и исследовательских испытаний, где важны повторяемость и достоверность результатов.
Термовакуумная испытательная камера (ТВАК) - ToronTVAC™ 2400. Области применения.
- Проверка аэрокосмической электроники и подсистем в условиях высокого вакуума с помощью вакуумно-вакуумной инспекции (TVAC).
- Термоциклирование для выявления температурно-обусловленного дрейфа, периодических неисправностей и отклонений в сборке.
- Испытания теплового баланса для проверки тепловых интерфейсов, путей теплопроводности и проектных предположений.
- Имитация условий низких температур и полного отсутствия холода для проверки характеристик космического оборудования.
- Инженерные исследования и анализ отказов в контролируемых условиях вакуума и температуры.
Термовакуумная испытательная камера (ТВАК) - ToronTVAC™ 2400: основные характеристики.
- Конструкция камеры из нержавеющей стали S30408 обеспечивает коррозионную стойкость и длительный срок службы.
- Возможность работы в условиях высокого вакуума позволяет проводить испытания TVAC с имитацией космического пространства для более крупного оборудования.
- Широкий диапазон регулирования давления обеспечивает возможность контролируемой откачки, стабилизации и обратной засыпки.
- Возможность использования радиатора позволяет работать в условиях глубокого холода с применением азота (N2) и, при необходимости, сжиженного азота (LN2).
- Строгая равномерность температуры обеспечивает стабильное воздействие тепла по всей области теплового интерфейса.
- Высокая скорость изменения температуры обеспечивает возможность создания повторяемых циклических профилей для проверки и квалификации.
Термовакуумная испытательная камера (ТВАК) - Технические характеристики ToronTVAC™ 2400
| Параметр | Описание |
|---|---|
| Размеры камеры | φ 2400 мм × 3000 мм |
| Размеры радиатора | φ 2000 мм × 3000 мм |
| Размеры корпуса нагревателя | φ 1600 мм × 2500 мм |
| Рабочее давление | ≤ 5.0 × 10⁻⁴ Па |
| Предельное давление | ≤ 5.0 × 10⁻⁵ Па |
| Диапазон регулирования давления | от 0.01 Па до 60 кПа |
| Диапазон температур радиатора | От -170°C до +170°C (газ N2); до -180°C (жидкий азот) |
| Равномерность распределения температуры в радиаторе | ≤ ± 2 ° С |
| Скорость изменения температуры | ≥ 3°C/мин |
