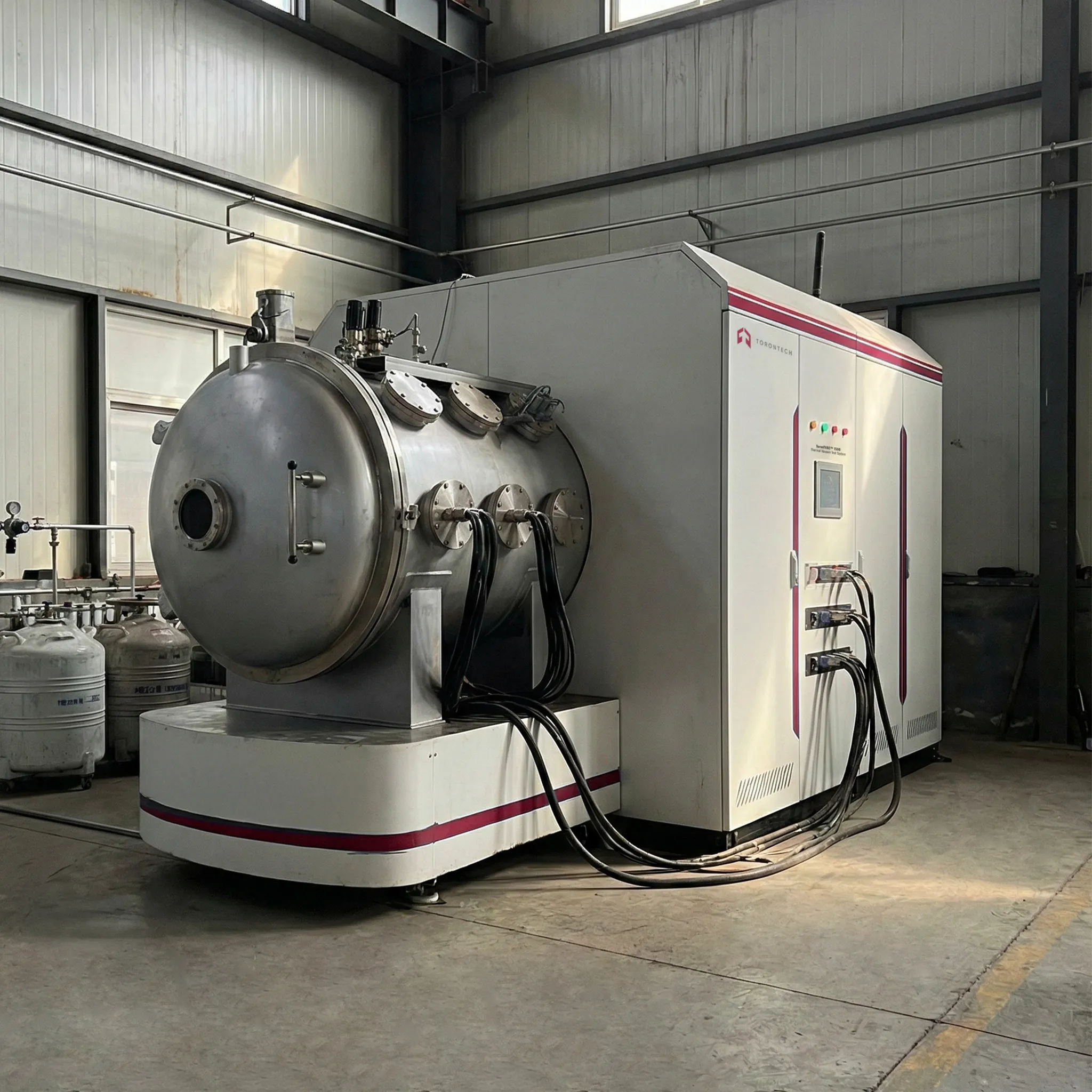

Термовакуумная испытательная камера (ТВАК) - ToronTVAC™ 1500 Series
Термовакуумная испытательная камера (ТВАК) - ToronTVAC™ 1500 Series
Система ToronTVAC™ 1500 предназначена для имитации условий, близких к космическим, и обеспечивает повторяемые температурные циклы для крупных устройств и узлов. Система сочетает в себе вакуумную камеру, радиатор и охлаждающую пластину для создания стабильных тепловых интерфейсов во время испытаний. Такая конфигурация помогает выявлять дрейф производительности, проблемы с тепловыми интерфейсами и режимы отказов, которые проявляются только в условиях вакуума и экстремальных температур.
ToronTVAC™ 1500 — это термовакуумная испытательная камера (ТВАК), предназначенная для оценки надежности и производительности отдельных устройств в условиях, имитирующих космическую среду. В камере достигается низкое давление, а радиатор и охлаждающая пластина обеспечивают контролируемое термическое воздействие на поверхность испытуемого образца. Такая конфигурация поддерживает контролируемое термическое циклирование для квалификационных, приемочных и исследовательских работ.
Больший объем камеры позволяет удобно размещать крепежные элементы, измерительные приборы и прокладывать кабели для сложных конфигураций установок. Равномерность температуры обеспечивает стабильное воздействие, что позволяет получать более сопоставимые результаты при многократных запусках TVAC.
Термовакуумная испытательная камера (ТВАК) - Применение в серии ToronTVAC™ 1500
Система ToronTVAC™ 1500 используется в программах вакуумной аккумулирующей обработки воздуха (TVAC), где стабильность вакуума и терморегулирование должны быть воспроизводимыми для принятия инженерных решений.
- Испытания подсистемы спутника и более крупных компонентов в условиях TVAC.
- Термоциклирование для выявления скрытых дефектов, связанных с производственными или технологическими отклонениями.
- Исследования теплового баланса для оценки поведения теплопередачи и проверки взаимодействия между фазами
- Проверка надежности авионики, силовой электроники, радиочастотных модулей и блоков управления.
- Анализ отказов и контрольные испытания после внесения изменений в конструкцию или технологический процесс
Термовакуумная испытательная камера (ТВАК) - ToronTVAC™ 1500 Series: основные характеристики.
Конструкция камеры, устойчивая к коррозии
Конструкция из нержавеющей стали S30408 обеспечивает коррозионную стойкость и длительный срок службы в лабораторных условиях. Конструкция камеры подходит для многократных циклов герметизации и регулярного технического обслуживания.
Стабильный терморегулирование для профилей TVAC
Контролируемый радиатор и охлаждающая пластина поддерживают температурные циклы и профили термических напряжений. Равномерность распределения тепла в радиаторе помогает уменьшить колебания температуры по всей площади теплового интерфейса.
Возможности создания вакуума для моделирования окружающей среды
Низкое рабочее давление позволяет проводить испытания в условиях, имитирующих космическую обстановку. Возможность работы при максимальном давлении позволяет проводить испытания в более глубоком вакууме, где важны дегазация и поведение, обусловленное вакуумом.
Термовакуумная испытательная камера (ТВАК) - Технические характеристики серии ToronTVAC™ 1500
| Параметр | Описание | ||
|---|---|---|---|
| Модели | ToronTVAC™ 1500O | ToronTVAC™ 1500W | ToronTVAC™ 1500C |
| Размеры камеры | Φ 1500 мм × 2000 мм | Φ 1500 мм × 2300 мм | Φ 1500 мм × 1800 мм |
| Размеры радиатора | Φ 1300 мм × 2000 мм | Φ 1300 мм × 2300 мм | Φ 1200 мм × 1800 мм |
| Размеры холодной плиты | Длина 1800 мм × Ширина 1000 мм | Длина 1900 мм × Ширина 850 мм | Длина 1200 мм × Ширина 800 мм |
| Рабочее давление | ≤ 6.65 × 10⁻³ Па | ≤ 1.3 × 10⁻⁴ Па | ≤ 1.3 × 10⁻³ Па |
| Предельное давление | ≤ 5.0 × 10⁻⁴ Па | ≤ 5.0 × 10⁻⁵ Па | ≤ 5.0 × 10⁻⁴ Па |
| Диапазон температур радиатора и холодной пластины | -70 ° C до + 150 ° C | -70 ° C до + 125 ° C | -75 ° C до + 120 ° C |
| Равномерность распределения температуры в радиаторе | ≤ ± 2 ° С | ≤ ± 2 ° С | ≤ ± 3 ° С |
| Скорость изменения температуры | ≥ 1°C/мин | ≥ 2.5°C/мин | ≥ 1°C/мин |
| Диапазон регулирования давления | от 0.1 Па до 100 кПа | ||
