Термовакуумные испытательные системы - ToronTVAC™ 800
Термовакуумные испытательные системы - ToronTVAC™ 800

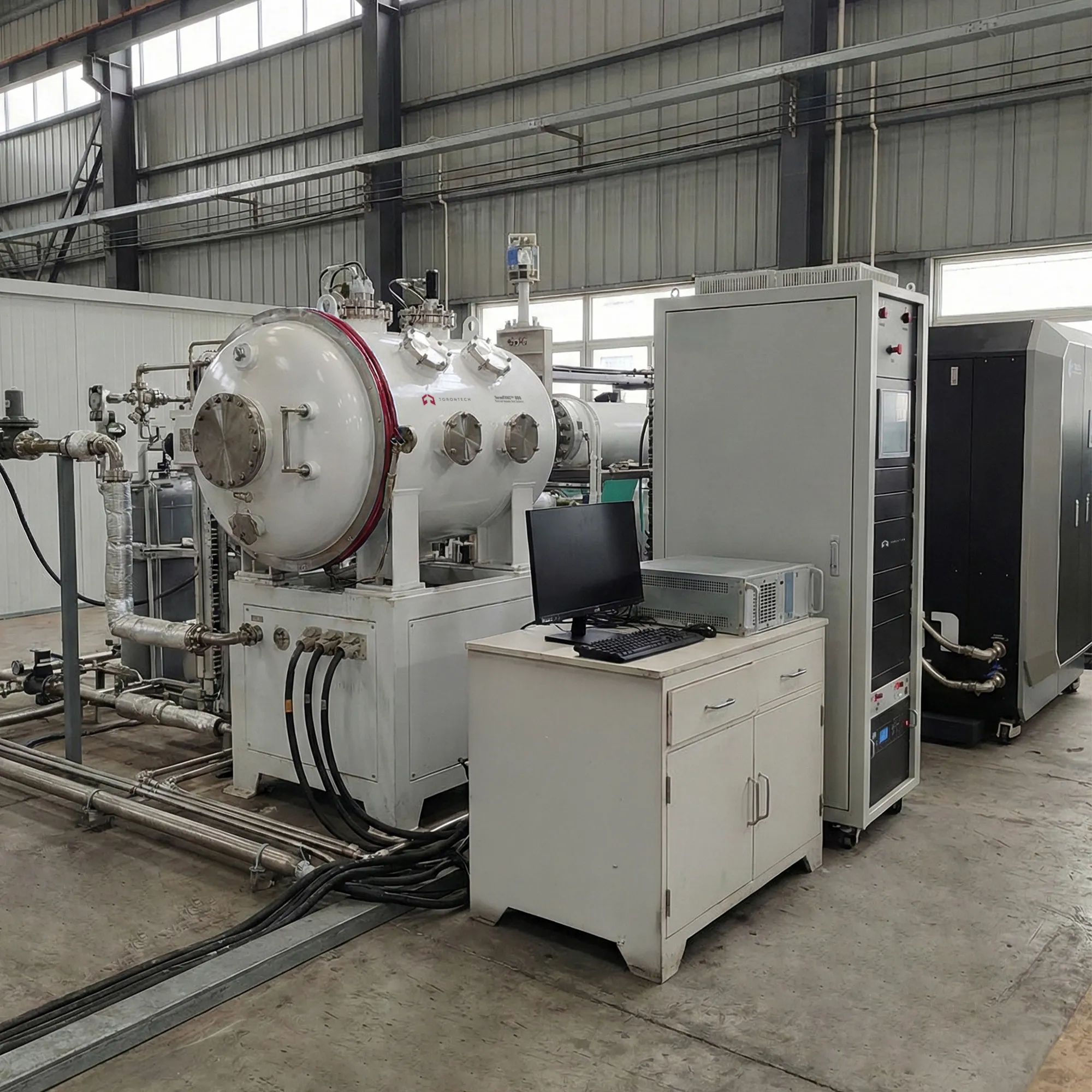

ToronTVAC™ 800 — это термовакуумная испытательная система (TVAC), предназначенная для оценки надежности и производительности отдельных устройств в условиях, имитирующих космическую обстановку. Камера поддерживает контролируемое низкое давление, а радиатор и охлаждающая пластина обеспечивают стабильный тепловой интерфейс для термоциклирования и функциональных проверок. Эта конфигурация подходит для программ на уровне компонентов, требующих повторяемого контроля температуры и надежной работы вакуума.
Это позволяет использовать лабораторные рабочие процессы, где важны эффективность настройки, стабильные результаты и четкие рабочие параметры. Условия TVAC помогают выявить температурный дрейф, проблемы с тепловым интерфейсом и особенности работы в вакууме до начала эксплуатации.
Термовакуумные испытательные системы - Применение ToronTVAC™ 800
- Проверка компонентов спутника на предмет функциональной стабильности на уровне отдельных блоков в условиях TVAC.
- Термоциклирование электронных модулей, блоков управления и силовых узлов.
- Исследования теплового баланса для оценки теплового интерфейса и поведения теплопередачи
- Проверка узлов датчиков и полезной нагрузки на предмет температурного дрейфа или нестабильности.
- Проверка надежности и анализ отказов при вакуумно-температурных режимах напряжений.
Термовакуумные испытательные системы - ToronTVAC™ 800: основные характеристики
- Конструкция камеры из нержавеющей стали S30408 обеспечивает коррозионную стойкость и длительный срок службы.
- Возможность регулирования рабочего давления с помощью системы TVAC позволяет проводить оценки в стиле моделирования космических условий.
- Широкий температурный диапазон для радиаторов и охлаждающих пластин позволяет проводить циклические испытания и испытания на термическую нагрузку.
- Точная равномерность температуры радиатора обеспечивает стабильное тепловое воздействие по всей поверхности контакта.
- Заданная скорость изменения температуры обеспечивает повторяемость профилей циклической работы во время испытаний TVAC.
Технические характеристики термовакуумных испытательных систем ToronTVAC™ 800
| Параметр | Описание |
|---|---|
| Размеры камеры | φ 800 мм × 1000 мм |
| Размеры радиатора | φ 600 мм × 1000 мм |
| Размеры холодной плиты | Длина 800 мм × Ширина 400 мм |
| Рабочее давление | ≤ 1.3 × 10⁻³ Па |
| Предельное давление | ≤ 5.0 × 10⁻⁵ Па |
| Диапазон температур радиатора и холодной пластины | -70 ° C до + 150 ° C |
| Равномерность распределения температуры в радиаторе | ≤ ± 2 ° С |
| Скорость изменения температуры | ≥ 1.5°C/мин |
