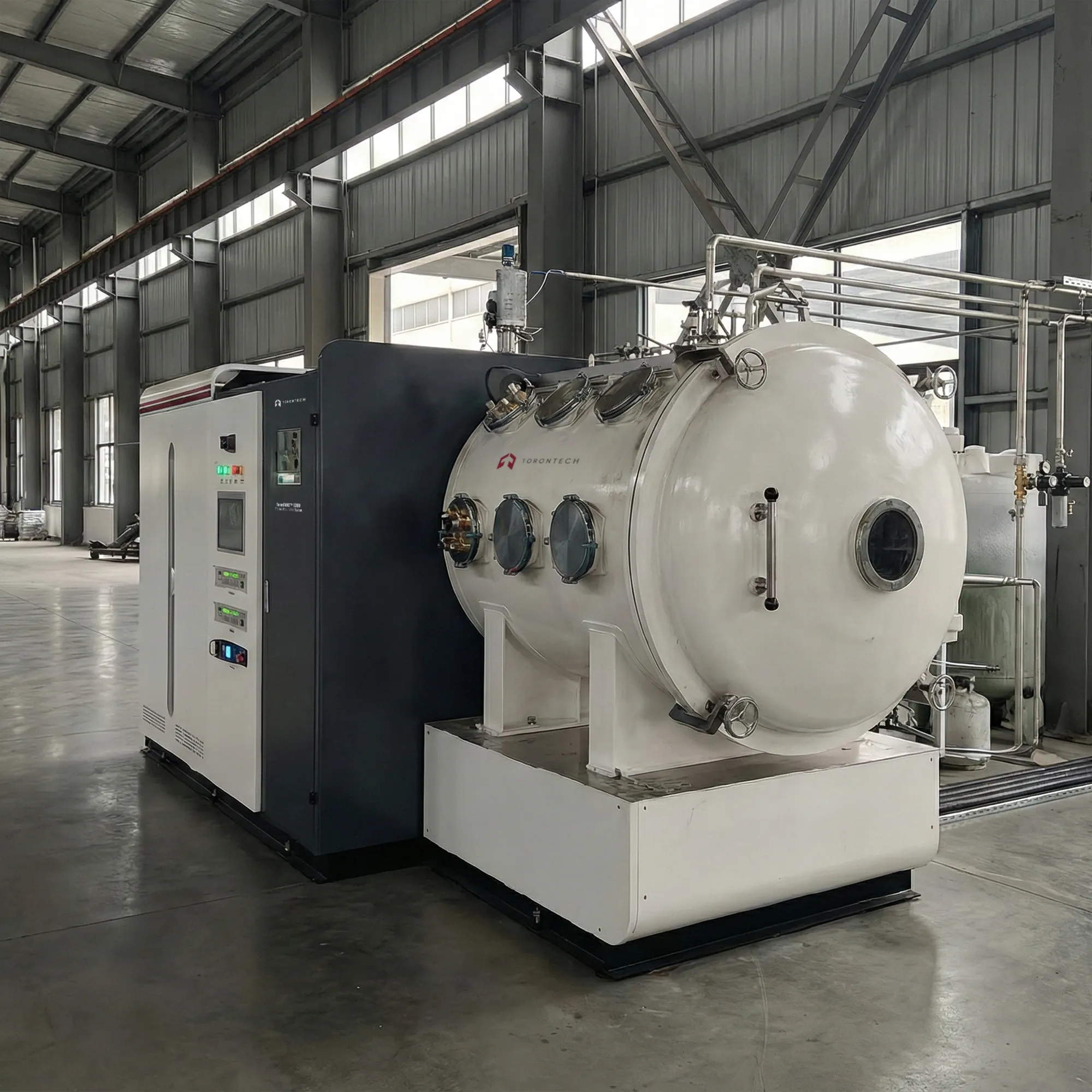

Термовакуумная испытательная система (TVAC) - ToronTVAC™ 1200 Series
Термовакуумная испытательная система (TVAC) - ToronTVAC™ 1200 Series
Испытания TVAC помогают проверить работоспособность компонентов спутника в условиях высокого вакуума и экстремальных температур. ToronTVAC™ 1200 разработан для отдельных компонентов спутников, которым необходим стабильный терморегулирование и надежная работа в вакууме.
Система объединяет вакуумную камеру, радиатор и охлаждающую пластину для обеспечения повторяемых температурных циклов и проверок производительности. Ее конструкция ориентирована на работу в чистом вакууме, контролируемую передачу тепла и стабильные температурные показатели.
ToronTVAC™ 1200 — это термовакуумная испытательная система (TVAC), разработанная для моделирования космических условий на уровне компонентов. Она создает контролируемую среду низкого давления, одновременно циклически изменяя температуру в широком диапазоне, для оценки функциональности, теплового поведения и долговечности. Специальный радиатор и охлаждающая пластина обеспечивают отвод тепла и тепловой баланс во время испытаний.
Размеры камеры позволяют использовать практичные варианты крепления для подсистем спутников и приборных модулей. Такая конфигурация подходит для квалификационных, приемочных и исследовательских испытаний в аэрокосмических лабораториях и лабораториях современной электроники.
Термовакуумная испытательная система (TVAC) - ToronTVAC™ 1200 Series. Области применения.
ToronTVAC™ 1200 поддерживает тестирование TVAC отдельных элементов (компонентов) спутникового уровня, где необходимо проверить их работоспособность в условиях вакуума и экстремальных температур. Он подходит для научно-исследовательских лабораторий, программ квалификации и рабочих процессов производственного контроля.
- Квалификационные испытания и приемочные испытания компонентов спутника
- Подтвердите функциональную стабильность в процессе термического циклирования в вакууме.
- Исследования теплового баланса и температурных циклов
- Оцените особенности теплопередачи, тепловые границы раздела и температурные градиенты.
- Электронные и авиотические модули космического класса
- Проведение испытаний плат управления, блоков питания, преобразователей и коммуникационной электроники в условиях переменного тока.
- Датчики и узлы полезной нагрузки
- Датчики на экране, оптические головки, модули приборов и узлы подсистем для учета температурного дрейфа.
- Анализ надежности и отказов
- Воссоздайте условия вакуумной температуры, чтобы подтвердить первопричины и проверить правильность принятых мер.
- Оценка процессов дегазации и чувствительности к загрязнениям.
- Поддерживать подходы к испытаниям в чистом вакууме, где поведение материалов в вакууме имеет значение для космического оборудования.
Термовакуумная испытательная система (TVAC) - ToronTVAC™ 1200 Series: основные характеристики.
Разработан для работы в вакууме и устойчивости к коррозии.
- Конструкция из нержавеющей стали S30408 обеспечивает коррозионную стойкость и длительный срок службы во влажных лабораторных условиях и при интенсивных циклах технического обслуживания.
- Стабильная конструкция камеры обеспечивает повторяемость герметизации и надежную работу вакуума в течение длительного времени.
Тепловые характеристики для работы с системами кондиционирования воздуха TVAC
- Широкий диапазон рабочих температур для радиаторов и охлаждающих пластин, что позволяет проводить испытания на термическое циклирование и проверку теплового баланса.
- Контроль равномерности распределения тепла в радиаторе помогает уменьшить колебания температуры по всей площади теплового интерфейса.
- Высокая точность контроля температуры обеспечивает стабильность условий испытаний в ходе всех циклов тестирования.
Возможность создания вакуума для имитации космических условий.
- Низкое рабочее давление и более высокое предельное давление обеспечивают работу в условиях вакуумной термической обработки (TVAC), используемых для проверки компонентов спутников.
Технические характеристики системы термовакуумных испытаний (TVAC) - ToronTVAC™ серии 1200
| Параметр | Описание | ||
|---|---|---|---|
| Модель | ToronTVAC™ 1200 A | ToronTVAC™ 1200 B | ToronTVAC™ 1200 C |
| Размеры камеры | φ 1200 мм × 1500 мм | φ 1200 мм × 1500 мм | Φ 1200 мм × 1500 мм |
| Размеры радиатора | φ 1000 мм × 1500 мм | φ 1000 мм × 1500 мм | Φ 1000 мм × 1500 мм |
| Размеры холодной плиты | Длина 900 мм × Ширина 500 мм | Длина 1200 мм × Ширина 600 мм | Длина 1100 мм × Ширина 700 мм |
| Рабочее давление | ≤ 5.0 × 10⁻³ Па | ≤ 1.3 × 10⁻³ Па | ≤ 5.0 × 10⁻⁴ Па |
| Предельное давление | ≤ 5.0 × 10⁻⁵ Па | ≤ 5.0 × 10⁻⁵ Па | ≤ 5.0 × 10⁻⁵ Па |
| Диапазон температур радиатора и холодной пластины | -150 ° C до + 150 ° C | ≤ 100 K (жидкий азот) | -70 ° C до + 150 ° C |
| Равномерность распределения температуры в радиаторе | ≤ ± 5 ° С | ≤ ±5 К | ≤ ± 3 ° С |
| Точность контроля температуры | ≤ 0.5 ° С | ||
