Тестер прочности уплотнения

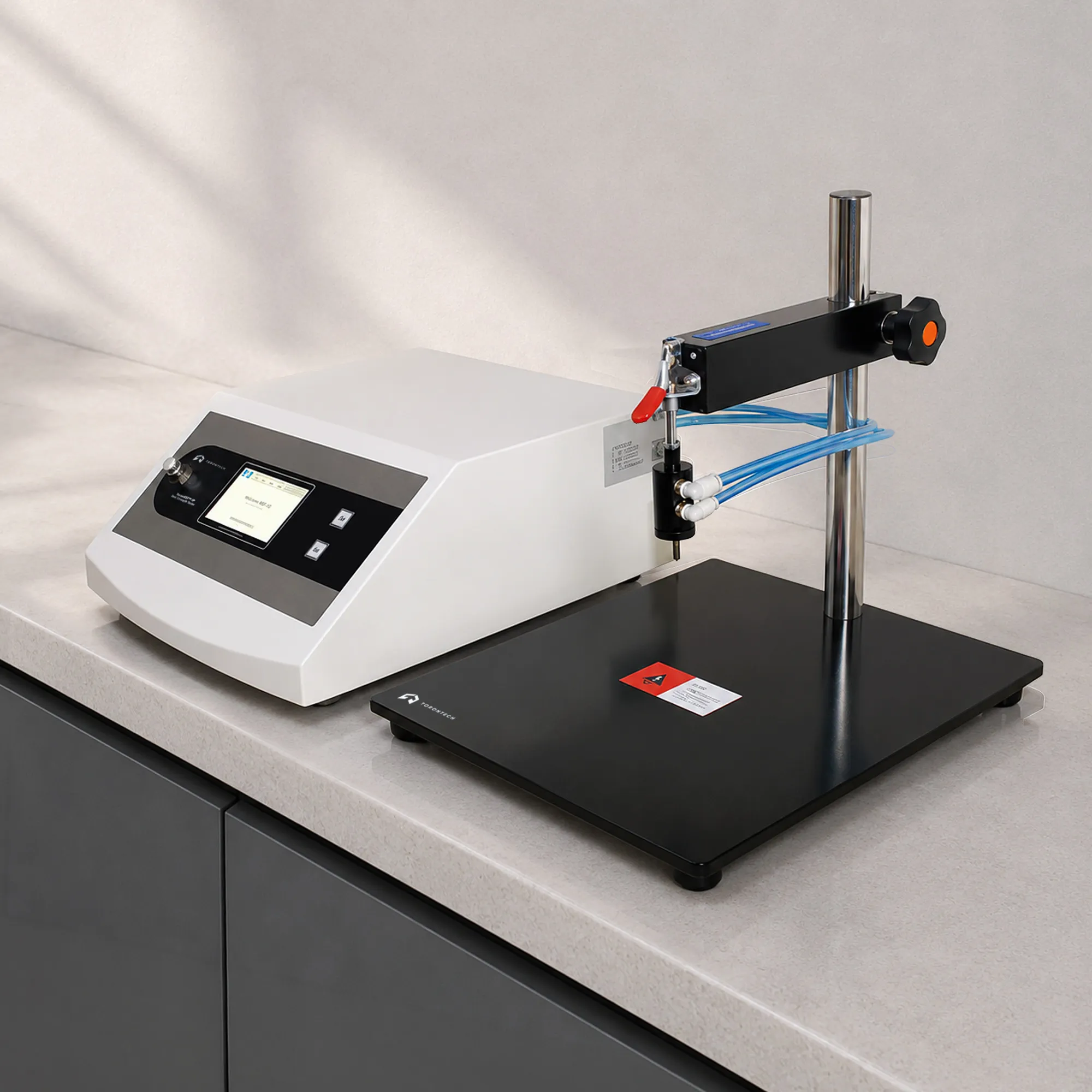

Тестер прочности уплотнений — ToronSST™ IP
Тестер прочности на разрыв, ползучесть и прочность на склеивание для гибкой упаковки
Прибор ToronSST™ IP — это тестер прочности герметичности упаковки, измеряющий прочность на разрыв, ползучесть и прочность герметичности гибких упаковок путем создания внутреннего давления. Прибор надувает пакет или лоток воздухом и повышает внутреннее давление до тех пор, пока не произойдет разрушение швов, что позволяет определить прочность на разрыв. Он поддерживает тестирование как с использованием удерживающих пластин, так и без них, поэтому результат может отражать прочность герметичности или поведение при разрыве без удерживающих пластин.
Прибор ToronSST™ IP проводит испытания на разрыв, стандартную ползучесть и ползучесть до разрыва, а опциональный режим работы в открытом корпусе расширяет его диапазон. Диапазон давления от 0.5 до 800 кПа охватывает большинство гибких корпусов, а для корпусов большей прочности доступен вариант от 4 до 1600 кПа. Высокоскоростной отбор проб точно фиксирует точку разрыва, а защита от избыточного давления обеспечивает безопасность прибора.
Сенсорный экран позволяет задавать параметры теста, а встроенная система поддерживает удаленное обслуживание и обновления. Тестер ToronSST™ IP (для проверки прочности на разрыв, ползучести и герметичности) подходит для медицинских и стерильных барьерных пакетов, пищевых пакетов и лотков, а также фармацевтической упаковки, где целостность герметизации защищает продукт. Дополнительные приспособления позволяют проводить тестирование крышек бутылок и шлангов.
Тестер прочности уплотнения - ToronSST™ IP Applications
Прибор ToronSST™ IP измеряет целостность упаковки и герметичности в тех случаях, когда герметичная упаковка должна выдерживать давление и защищать содержимое.
- Медицинские и стерильные барьерные пакеты: проверяет герметичность стерильных медицинских пакетов в соответствии с требованиями стандарта ISO 11607 к упаковке.
- Пакеты и лотки для продуктов питания: измеряет прочность на разрыв и герметичность пищевых пакетов, реторт-упаковок и лотков, запечатанных фольгой.
- Фармацевтическая упаковкаПроверяет прочность запечатывания пакетов и мешочков с лекарственными препаратами.
- Гибкая разработка пакетов: устанавливает и проверяет параметры герметизации на этапе проектирования упаковки.
- Проверка целостности упаковки и выявление утечек: проверяет непроницаемые для влаги пакеты и лотки на наличие крупных протечек, анализируя их поведение под давлением.
- Исследования ползучести и срока годности: удерживает упаковки под давлением для проверки прочности герметизации с течением времени.
- Прочность уплотнения при ограничении движения: использует удерживающие пластины для измерения прочности уплотнения в соответствии со стандартом ASTM F2054.
- Quality Control и входной контроль: проверяет герметичность упаковки и герметичность в процессе контроля качества на производстве.
Стандартный
Испытательный стенд ToronSST™ IP разработан в соответствии с международно признанными стандартами для испытаний на разрыв, ползучесть и прочность герметизации корпусов под внутренним давлением.
- ASTM F1140 — Стандартные методы испытаний на сопротивление разрушению под внутренним давлением незакрепленных упаковок.
- ASTM F2054 — Стандартный метод испытания на разрыв гибких упаковочных уплотнений с использованием внутреннего давления воздуха внутри удерживающих пластин.
- ASTM F2095 — Стандартные методы испытаний на герметичность гибких корпусов с ограничительными пластинами и без них при снижении давления.
- ISO 11607-1 — Упаковка для медицинских изделий, подлежащих окончательной стерилизации: Часть 1: Требования к материалам, системам стерильного барьера и системам упаковки.
- ISO 11607-2 — Упаковка для медицинских изделий, подлежащих окончательной стерилизации: Часть 2: Требования к валидации процессов формования, герметизации и сборки.
Тестер прочности уплотнения - ToronSST™ IP: основные характеристики
Прибор ToronSST™ IP измеряет прочность корпуса на разрыв, ползучесть и герметичность путем создания внутреннего давления с помощью сенсорного управления.
- Взрыв, ползучесть и ползучесть от взрыва: запускает все три теста целостности пакетов на одном инструменте.
- Метод внутреннего повышения давления: надувает упаковку воздухом и считывает давление, при котором происходит разрушение уплотнений.
- Испытания с ограничением свободы и без ограничения свободы: испытания с использованием удерживающих пластин для проверки прочности уплотнения или без них для проверки на разрыв без фиксации.
- Дополнительное тестирование с открытым пакетомДополнительный режим позволяет тестировать не только запечатанные, но и открытые пакеты.
- Широкий диапазон давления: стандартный диапазон от 0.5 до 800 кПа, с возможностью выбора диапазона от 4 до 1600 кПа для более прочных упаковок.
- Высокоскоростная выборкаБыстрый отбор проб давления позволяет точно зафиксировать точку разрыва.
- Сенсорный экранЦветной сенсорный TFT-экран позволяет задать параметры теста и отобразить результаты.
- Защита от избыточного давленияВстроенная защита оберегает прибор во время тестирования.
- Удаленное обслуживаниеВстроенная система поддерживает удаленное техническое обслуживание и обновление микропрограммного обеспечения.
- Многокомпонентные светильникиДополнительные крепления для крышек бутылок и шлангов позволяют использовать прибор и с другими типами упаковки.
- Низкое энергопотреблениеПрибор работает от стандартной однофазной сети.
- RS232 СвязьПоследовательный порт соединяет прибор с ПК.
- Интеграция системы управления лабораторными даннымиДополнительное программное обеспечение для управления лабораторными данными централизует записи результатов испытаний.
Теория и метод
Испытание на прочность упаковки и герметичность измеряет, насколько хорошо герметичная упаковка выдерживает внутреннее давление. Прибор надувает упаковку воздухом через зонд, повышая внутреннее давление с контролируемой скоростью. По мере повышения давления происходит нагрузка на уплотнения по периметру упаковки до тех пор, пока не разрушится самое слабое место.
В ходе испытания на разрыв давление повышается до тех пор, пока упаковка не разрушится, а пиковое давление является пределом прочности на разрыв. Ограничивающие пластины могут быть размещены с обеих сторон упаковки, чтобы ограничить её раздувание, поэтому результат определяется не плёнкой, а герметичностью, и показания более непосредственно отражают прочность уплотнения. Удаление пластин позволяет оценить поведение упаковки при разрыве без ограничений.
Испытание на ползучесть предполагает выдерживание упаковки под заданным давлением в течение заданного времени для проверки герметичности уплотнений, а испытание на ползучесть до разрыва предполагает выдерживание давления до разрушения. Высокоскоростной отбор проб давления позволяет точно зафиксировать точку разрыва. В совокупности эти испытания показывают, как упаковка и ее уплотнения ведут себя при воздействии давлений во время транспортировки, погрузки и разгрузки на большой высоте.
Технические характеристики тестера прочности уплотнения ToronSST™ IP
| Параметр | Параметр |
|---|---|
| Диапазон испытаний (стандартный) | Диапазон рабочих давлений: от 0.5 до 800 кПа (точность 0.3% от полной шкалы). |
| Диапазон испытаний (опционально) | Диапазон рабочих давлений: от 4 до 1600 кПа (точность 0.5% от полной шкалы). |
| Источник газа | От 0.4 МПа до 0.7 МПа (предоставляется пользователем) |
| Размеры основного блока | 345 мм (Д) × 410 мм (Ш) × 170 мм (В) |
| Размеры упаковочного оборудования | 300 мм (Д) × 350 мм (Ш) × 330 мм (В) |
| Напряжение | Напряжение: 220 В переменного тока, 50 Гц (также доступно напряжение 110 В). |
| вес нетто | 25 кг |
Стандартный комплект поставки
| Параметр | Описание |
|---|---|
| Основной блок | Прибор для измерения прочности уплотнения упаковки под внутренним давлением |
| Приспособление для тестирования упаковки | Стандартное приспособление для испытаний на разрыв и герметичность. |
Опции
| Параметр | Описание |
|---|---|
| Тестовый стенд для вскрытия упаковки | Инструмент для тестирования с открытым исходным кодом. |
| Ограничительные пластины | Пластины, ограничивающие расширение упаковки для испытаний на прочность герметичности при ограниченном давлении. |
| Приспособление для проверки крышек бутылок | Приспособление для проверки состояния бутылок и крышек |
| Приспособление для проверки шланга | Приспособление для проверки шлангов и трубок. |
| Система управления лабораторными данными | Программное обеспечение для централизованного управления данными и составления отчетов. |
