Система измерения параметров исполнительных механизмов – ToronAMS™ 2500
Система измерения параметров исполнительных механизмов – ToronAMS™ 2500
Система измерения параметров привода обеспечивает высокоточное измерение силы в контролируемой среде для проверки работы микротяговых устройств и поведения приводов. Система измерения параметров привода ToronAMS™ 2500 сочетает в себе моделирование вакуума, виброизоляцию и высокоточную оценку тяги для обеспечения надежной оценки характеристик приводов и механизмов.
Данная платформа разработана для снижения влияния внешних источников шума, которые могут искажать данные микросил. Большая вакуумная камера обеспечивает условия эксплуатации, характерные для космических и вакуумных применений. Эта система позволяет получать точные результаты измерений, необходимые для проверки производительности и корреляции моделей.

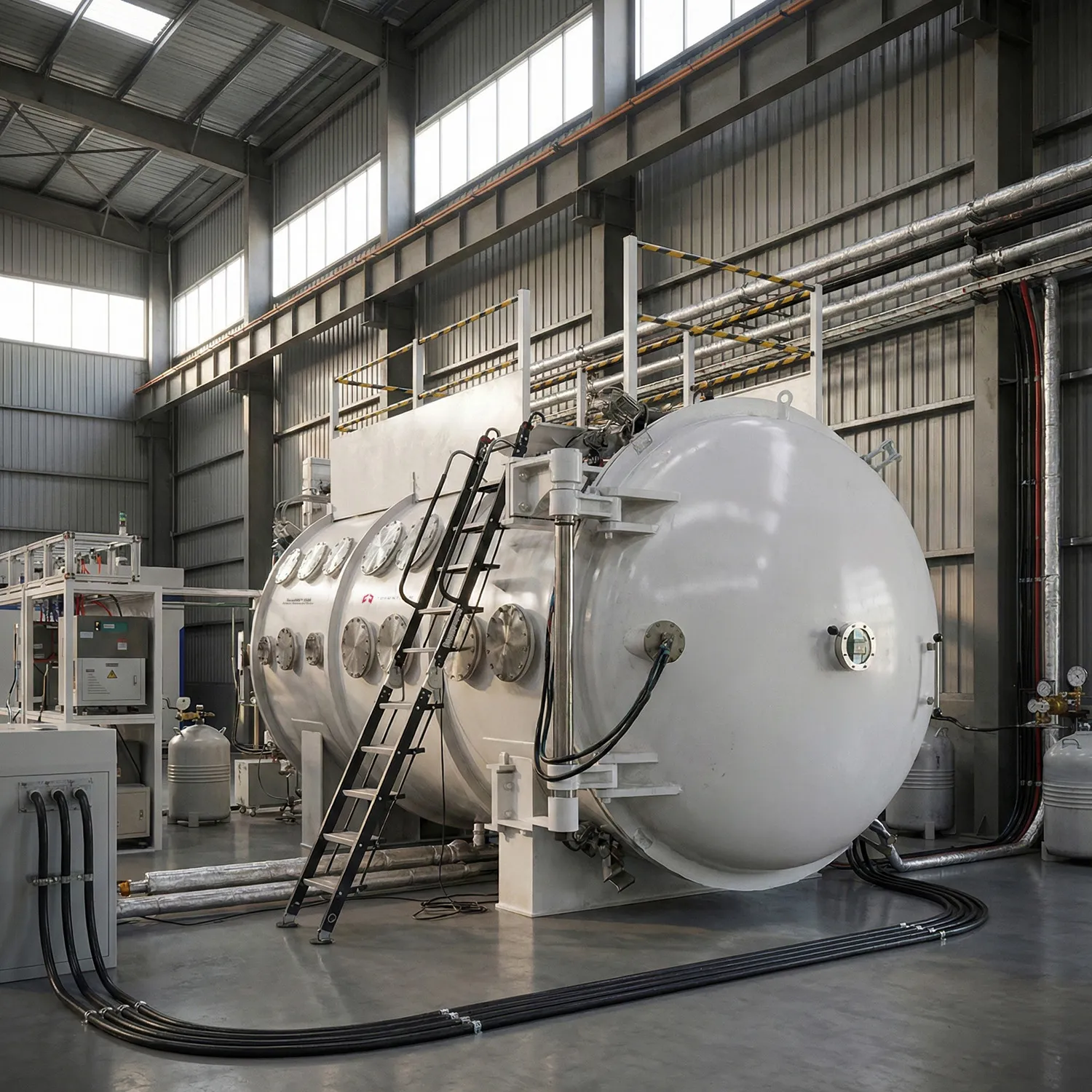

ToronAMS™ 2500 — это система измерения параметров исполнительных механизмов, построенная на основе вакуумной камеры, платформы виброизоляции и высокоточного оборудования для оценки тяги. Вакуумная система позволяет проводить испытания при низком давлении, где можно характеризовать микротягу и точные параметры работы исполнительных механизмов без влияния атмосферных условий.
Система виброизоляции снижает внешние помехи, обеспечивая более чистые сигналы измерений и лучшую повторяемость. Высокоточная оценка тяги поддерживает диапазоны измерений микросил и миллиньютонов для различных классов приводов и двигателей. Система подходит для научно-исследовательских работ, проверки и моделирования, где для принятия проектных решений требуются надежные данные о силе.
Система измерения параметров исполнительных механизмов – ToronAMS™ 2500. Области применения.
- Измерение и оценка микротяги для компонентов электрических двигательных установок и микродвигателей.
- Характеристика силы привода в вакуумных условиях для проверки космического оборудования.
- Проверка производительности для поддержки разработки алгоритмов управления и исследований стабильности.
- Генерация данных для математического моделирования и корреляция модели с измеренной тягой.
- Сравнительное тестирование различных конструкций приводов, рабочих точек и версий оборудования.
- Лабораторная проверка характеристик тяги в условиях низкого уровня шума и высокого разрешения.
Основные характеристики системы измерения параметров исполнительных механизмов – ToronAMS™ 2500
- Конструкция камеры из нержавеющей стали S30408 обеспечивает коррозионную стойкость и длительный срок службы.
- Среда моделирования вакуума позволяет проводить испытания в условиях, приближенных к репрезентативным космическим или вакуумным.
- Система виброизоляции способствует снижению внешних помех при оценке микронагрузок.
- Конструкция с изоляцией низкой собственной частоты обеспечивает улучшенную стабильность измерений.
- Высокоточная оценка тяги обеспечивает разрешение в микроньютонах с быстрым временем отклика.
- Поддерживает как микротягу, так и более высокие диапазоны измерения тяги для более широкого охвата испытаний.
Технические характеристики системы измерения исполнительных механизмов – ToronAMS™ 2500
| Параметр | Описание |
|---|---|
| Вакуумная система камеры | Φ 2500 мм × 4500 мм |
| Скорость накачки криптона | > 30,000 л / с |
| Максимальная грузоподъемность платформы | > 200 кг |
| Условия эксплуатации | Лабораторные / Вакуумные условия |
| Собственная частота | ≤ 1 Гц |
| Эффективность виброизоляции | ≥ 50% при 2 Гц; ≥ 90% при 4 Гц |
| Диапазон высокоточных измерений тяги (микротяга) | от 0.1 мкН до 100 мкН |
| Шум (от 10 мГц до 1 Гц) | ≤ 0.1 мкН |
| Разрешение (микротяга) | ≤ 0.1 мкН |
| Время отклика | 100 мс |
| Диапазон высокоточных измерений тяги (для больших значений тяги) | от 0 до 500 мН |
| Разрешение (более высокая тяга) | ≤ 0.1 мН |
| Грузоподъемность (большая тяга) | ≥ 5 кг |
