Счетчик масляных частиц

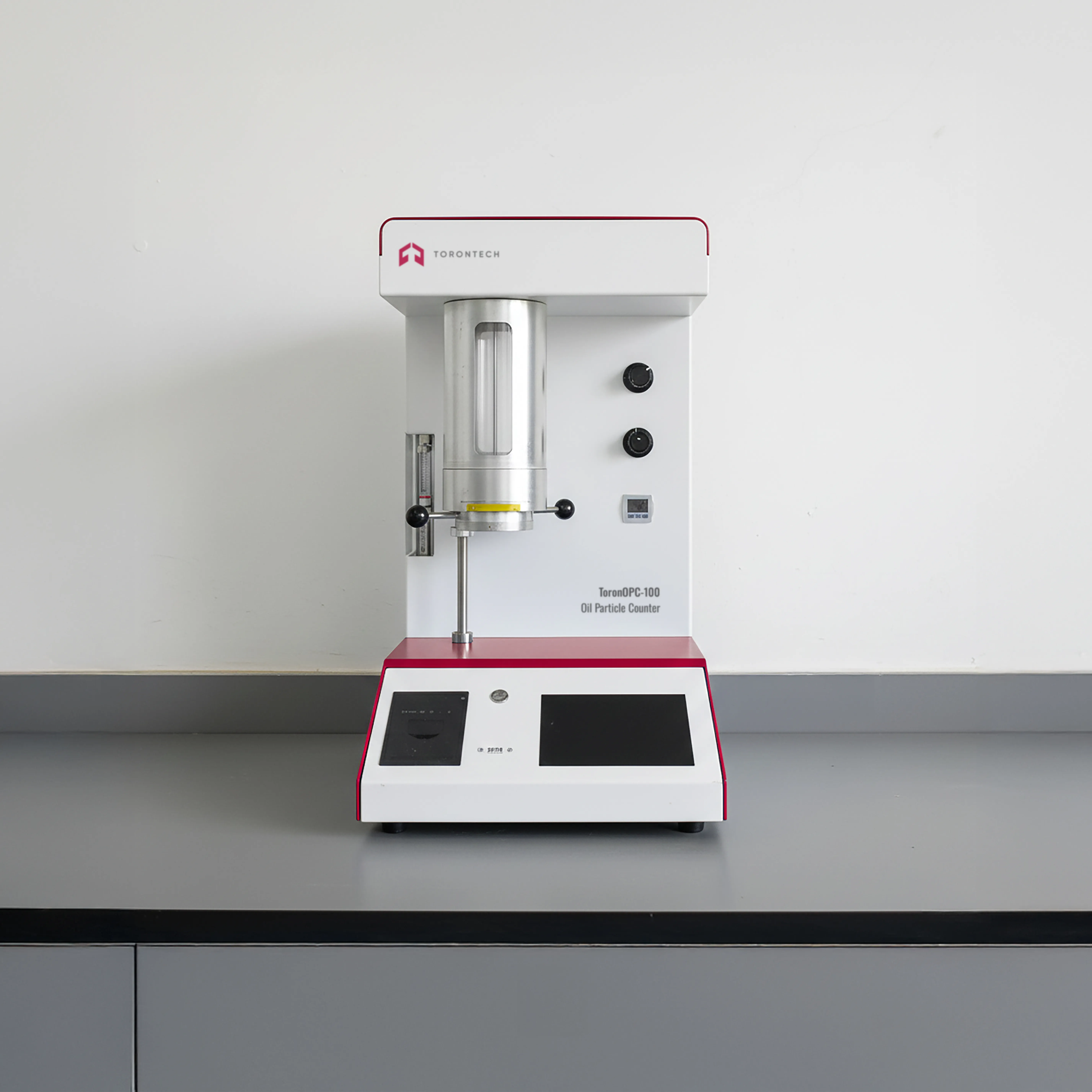

Счетчик частиц масла - ToronOPC™ 100
Прибор ToronOPC™100 использует метод блокировки света для измерения размера и количества твердых частиц в различных жидкостях. Он помогает определить уровень загрязнения гидравлического масла, смазочного масла, сланцевого масла, трансформаторного (изоляционного) масла, турбинного масла, трансмиссионного масла, моторного масла, авиационного керосина, гидравлических жидкостей на водной основе и других подобных жидкостей. Он также анализирует нерастворимые частицы, содержащиеся в органических жидкостях и полимерных растворах.
Области применения:
Военная промышленность
Используется для контроля уровня загрязнения гидравлических жидкостей, смазочных материалов и топливных систем военной техники и оборудования, что помогает обеспечить надежность работы, снизить износ и поддержать профилактическое техническое обслуживание в критически важных оборонных приложениях.
Аэрокосмическая промышленность:
Обеспечивает контроль чистоты авиационных гидравлических масел, турбинных смазочных материалов и топливных систем, позволяя заблаговременно выявлять загрязнения твердыми частицами, которые могут повлиять на безопасность полетов, срок службы компонентов и соответствие нормативным требованиям.
Электроэнергетика
Применяется для анализа изоляционных масел трансформаторов и турбинных смазочных материалов с целью оценки состояния рабочей жидкости, обнаружения продуктов износа и поддержания стабильной работы оборудования для выработки и передачи электроэнергии.
Транспортная индустрия
Используется для мониторинга состояния смазочных материалов и гидравлических жидкостей в системах железнодорожного, морского и большегрузного транспорта, помогая операторам выявлять проблемы загрязнения на ранних стадиях и увеличивать интервалы между техническим обслуживанием оборудования.
Стандартный
- NAS 1638: Аэрокосмический стандарт чистоты, классифицирующий уровни загрязнения частицами в гидравлических жидкостях.
- SAE AS4059 (E / F / FI): Современные аэрокосмические стандарты SAE по чистоте жидкостей, соответствующие определениям размера частиц ISO.
- ISO 4406 (1987 / 1999 / 2007): Международные стандарты, определяющие коды чистоты масла на основе количества частиц определенного микронного размера.
- SAE ARP749D: Ранние рекомендации аэрокосмической отрасли по контролю чистоты гидравлических жидкостей.
- ГОСТ 17216 (1971/2001): Российские стандарты классификации твердых частиц в гидравлических системах.
- JTS-005: Спецификация чистоты, используемая в регулируемых системах в промышленности или военной сфере.
- AETF1A: Специализированная классификация чистоты жидкостей для аэрокосмической или оборонной промышленности.
- NAS 1638 / ISO 4406: Метод двойной отчетности, позволяющий выражать результаты загрязнения как в кодах NAS, так и в кодах ISO.
Характеристики счетчика частиц масла ToronOPC™ 100
- Широкий диапазон обнаружения: обнаруживает частицы размером от 0.5 до 600 мкм, охватывая как мелкие, так и крупные загрязнения.
- Поддержка различных стандартов: калибровка в соответствии с международными стандартами чистоты масла, включая ISO 11171, ISO 4402, ISO 4406, NAS 1638 и SAE AS4059.
- Система высокоточного отбора проб: высокоточный инжекционный насос со стабильной скоростью отбора проб и контролируемым объемом пробы обеспечивает надежное измерение.
- Приборы для измерения давления и вакуума: позволяют работать с высоковязкими жидкостями и устраняют пузырьки воздуха во время испытаний, повышая точность результатов.

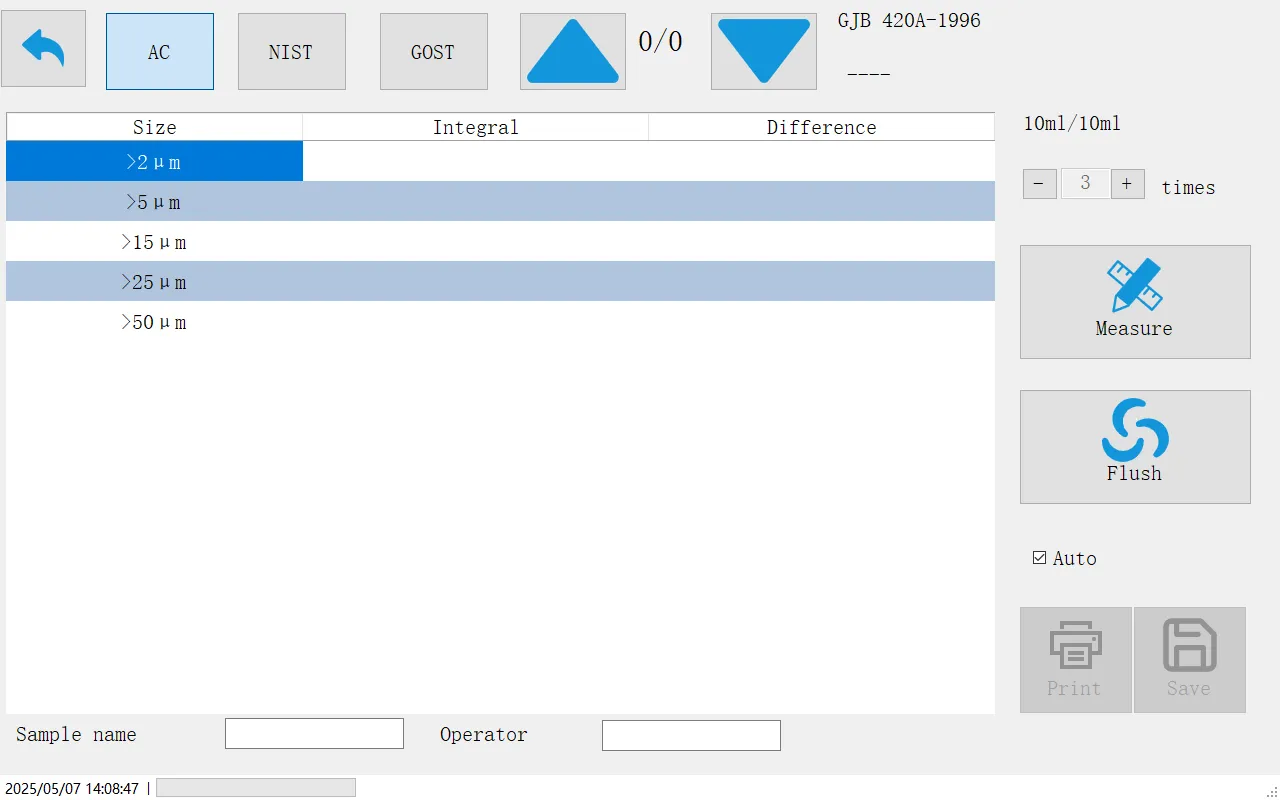

- Большой цветной сенсорный дисплей: 5.7-дюймовый сенсорный экран обеспечивает интуитивно понятное управление, отображение информации в реальном времени и простую настройку.
- Встроенная система управления данными: интегрированная база данных для хранения, поиска, анализа и составления отчетов по результатам подсчета частиц.
- Соответствие стандартам ISO: Поддерживает протоколы калибровки ISO и функции автоматической отчетности, соответствующие отраслевым и лабораторным стандартам.
- Высокопроизводительные датчики подсчета частиц большого размера: оснащены усовершенствованными датчиками подсчета частиц с большой апертурой, обеспечивающими точное и стабильное обнаружение в широком диапазоне размеров частиц.
- Промышленный ПК с операционной системой Windows: интегрированный промышленный компьютер под управлением Windows для надежного управления приборами, обработки данных и вычислений.
- Доступны различные варианты калибровочных кривых: поддерживаются дополнительные калибровочные кривые, включая ACFTD, ISOMTD, латексные сферы, ГОСТ и другие стандартизированные методы калибровки.
- Комплексное хранение и вывод данных: результаты испытаний могут сохраняться через встроенный принтер, внутреннюю программную базу данных и USB-накопитель для удобного составления отчетов и отслеживания результатов.
Технические характеристики счетчика частиц масла ToronOPC™ 100
| Модель | ToronOPC™ 100 |
|---|---|
| Диапазон размеров частиц | 0.5–600 мкм (ISO4402); 1–70 мкм (ISO11171) |
| Каналы размера частиц | 24 каналов |
| Максимальная концентрация обнаружения | 24,000 XNUMX частиц/мл |
| Скорость выборки | 15 мл / мин |
| Точность объема выборки | ± 0.4% |
| Повторяемость подсчета | < 80% |
| Относительная ошибка подсчета | ± 5% |
| Максимальный вакуум | -0.08 МПа |
| максимальное давление | 0.4 МПа |
| Определение вязкости жидкости | < 650 сСт |
| Температура образца | ≤ 80 ° C |
| Дисплей | 5.7-дюймовый цветной сенсорный ЖК-экран |
| Выходные данные | USB-интерфейс, встроенная поддержка принтера. |
| Напряжение | 220 В переменного тока ±10%, 50 Гц |
| Габаритные размеры: | 355 × × 400 620 мм |
| Вес | ~ 19 кг |
| Условия эксплуатации | 0-80 ° C |
