Высокоточный дистилляционный аппарат

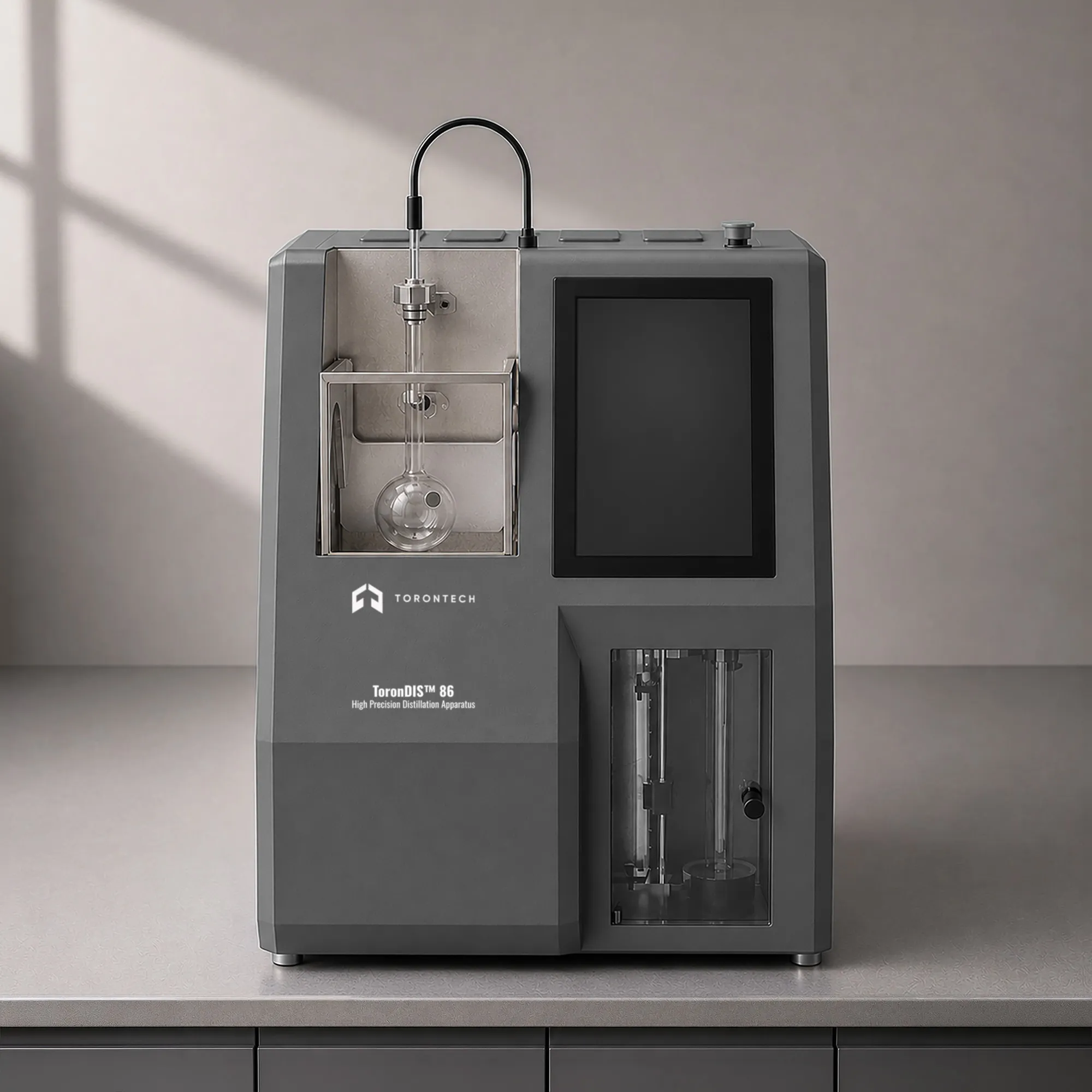

Высокоточный дистилляционный аппарат – ToronDIS™ 86
ToronDIS™ 86 — это полностью автоматизированный дистилляционный аппарат, специально разработанный для определения диапазона дистилляции (диапазона кипения) нефтепродуктов, авиационного топлива, растворителей и других летучих жидкостей. Разработанный и изготовленный в соответствии со стандартами ASTM D86, ASTM D850, ISO 3405 и эквивалентными стандартами, прибор имеет модульную конструкцию с одной трубкой, термостат с постоянной температурой (0–+80 °C), высокоточную инфракрасную систему считывания показаний мерного цилиндра и основную архитектуру управления на основе многокристальных микропроцессоров.
Дистилляционный аппарат ToronDIS™ 86 обеспечивает автоматическое определение атмосферного давления в реальном времени и автоматически управляемую камеру восстановления с постоянной температурой — функции, необходимые для точной коррекции данных дистилляции с учетом атмосферного давления. 10-дюймовый промышленный интеллектуальный экран (1280 × 800, 10-точечное сенсорное управление), поддержка вывода HDMI 4K и интерфейсы, включая Ethernet, USB, Bluetooth, Wi-Fi и CAN-шину, делают его одним из наиболее многофункциональных дистилляционных приборов, доступных для нефтеаналитических лабораторий.
Высокоточный дистилляционный аппарат – ToronDIS™ 86 областей применения
- Определение диапазона дистилляции бензина, дизельного топлива, реактивного топлива, авиационного турбинного топлива и нафты согласно стандарту ASTM D86.
- Испытания температуры кипения и кривых дистилляции нефтяных растворителей, уайт-спирита и дистиллятов каменноугольной смолы.
- Контроль технологических процессов и соответствие техническим характеристикам продукции в нефтеперерабатывающих и топливно-смесительных производствах.
- Химическая инженерия и характеристика растворителей на химических производственных предприятиях
- Испытания качества авиационного и аэрокосмического топлива в соответствии со стандартами ASTM и международными авиационными стандартами.
- Анализ железнодорожного и морского топлива для обеспечения эксплуатационного качества
- Испытания на соответствие техническим характеристикам топлива на электростанциях и мониторинг его состояния.
- Академические и промышленные исследования профилей дистилляции летучих органических соединений (ЛОС)
Стандарты и соответствие
- ASTM D86: Стандартный метод испытания для перегонки нефтепродуктов и жидкого топлива при атмосферном давлении
Высокоточный дистилляционный аппарат – ToronDIS™ 86: основные характеристики.
- 10-дюймовый промышленный смарт-экран (разрешение 1280 × 800, 10-точечное емкостное сенсорное управление) с поддержкой вывода HDMI 4K и управлением периферийными устройствами с помощью мыши/клавиатуры.
- Надежная система отопления 24 В с определением мощности в реальном времени (0–1000 Вт) и точностью регулирования ±3 Вт; высокоточный датчик температуры PT100 (0–450 °C, разрешение 0.01 °C).
- Термостат Пельтье с термостатом (0–60 °C, разрешение 0.01 °C) и высокопроизводительным компрессором обеспечивает надежную стабильность температуры, минимальную задержку и длительный срок службы.
- Высокоточный инфракрасный считыватель мерных цилиндров: диапазон измерения расхода 0–20 мл/мин, разрешение измерения 0.01 мл, точность ±1 мл, чувствительность обнаружения потерь при дистилляции 0.1%.
- Автоматическое определение атмосферного давления в реальном времени: высокоточный барометрический датчик (30–110 кПа, разрешение 0.01 кПа, относительная точность ±0.12 гПа, что эквивалентно изменению высоты на ±1 м).
- Комплексная диагностика системы: мониторинг герметичности камеры, тока основных компонентов, соединений линий подачи азота/газа и подключения материнской платы для профилактического обслуживания.
- Функции безопасности: автоматическое обнаружение возгорания на аппаратном уровне с подавлением инертными газами; автоматическая подъемная платформа для нагревательных элементов и установки баллона; защитный колпак с автоматическим подъемом для безопасного обращения с колбой при высоких температурах.
- Многоуровневый контроль доступа пользователей с иерархической системой разрешений для безопасной эксплуатации, технического обслуживания и защиты данных в соответствии с нормативными требованиями.
- Широкие возможности подключения: Ethernet × 1, USB × 3, HDMI × 1, Bluetooth, Wi-Fi, шина CAN для полной интеграции в лабораторную сеть и экспорта данных.
- Модульная конструкция с одной трубой: компактная, стабильная конструкция с автоматически управляемой камерой регенерации с постоянной температурой для обеспечения стабильной производительности дистилляции.
Теория и метод
Прибор ToronDIS™ 86 выполняет атмосферную дистилляцию в строгом соответствии с методикой ASTM D86. Заданный объем жидкого образца загружается в стандартизированную перегонную колбу, которая нагревается с контролируемой скоростью (скорость дистилляции 4–5 мл/мин) с помощью безопасной системы нагрева 24 В (0–1000 Вт, определение мощности в реальном времени с точностью управления ±3 Вт). Пары поднимаются через горловину колбы в охлаждаемый водой конденсатор и конденсируются в мерный цилиндр. Высокоточный инфракрасный считыватель мерных цилиндров непрерывно измеряет объем полученного образца с диапазоном определения скорости потока 0–20 мл/мин и чувствительностью обнаружения потерь 0.1%.
Высокоточный датчик температуры PT100 (0–450 °C, разрешение 0.01 °C) контролирует температуру пара при заданных процентах извлечения. Атмосферное давление измеряется в реальном времени высокоточным барометрическим датчиком (диапазон 30–110 кПа, разрешение 0.01 кПа, относительная точность ±0.12 гПа), что позволяет автоматически корректировать атмосферное давление в соответствии с процедурами приложения ASTM D86. Термостат Пельтье (0–60 °C, разрешение 0.01 °C) поддерживает температуру воды в конденсаторе для надежного и стабильного извлечения конденсата на протяжении всего процесса работы.
Высокоточный дистилляционный аппарат – ToronDIS™ 86: технические характеристики
| Параметр | Параметр |
|---|---|
| Дисплей | 10-дюймовый промышленный смарт-экран, 1280 × 800, 10-точечный емкостный сенсорный экран |
| Скорость дистилляции | 4 – 5 мл/мин |
| Диапазон температур | Температура окружающей среды – 450 °C (разрешение: 0.01 °C) |
| Датчик температуры | Высокоточный стеклянный датчик PT100 |
| Холодная ванна | 0 – +80 °С |
| Термостат холодной ванны | Система Пельтье, разрешение 0.01 °C |
| Диапазон обнаружения объема | 0 – 105 мл (разрешение: 0.01 мл) |
| Точность инфракрасного считывателя | ±1 мл; чувствительность обнаружения потерь 0.1% |
| Датчик атмосферного давления | Диапазон 30–110 кПа; разрешение 0.01 кПа; точность ±0.12 гПа |
| Мощность нагрева | 0–1000 Вт; точность регулировки ±3 Вт; напряжение питания 24 В. |
| потребляемая мощность | ≤ 1500 W |
| Габариты основного блока (Ш × Г × В) | 980 × × 690 620 мм |
| Напряжение | Напряжение переменного тока 230 В ± 10%, 50 Гц ± 10% (также доступно напряжение 110 В). |
| Относительная влажность | <80% относительной влажности |
| Температура окружающей среды | 0 - 60 ° C |
| связь | Ethernet × 1, USB × 3, HDMI × 1, Bluetooth, Wi-Fi, шина CAN |
| Другая | Отсутствие сильной вибрации, воздушного потока, сильных электромагнитных помех или коррозионных газов вблизи прибора. |
