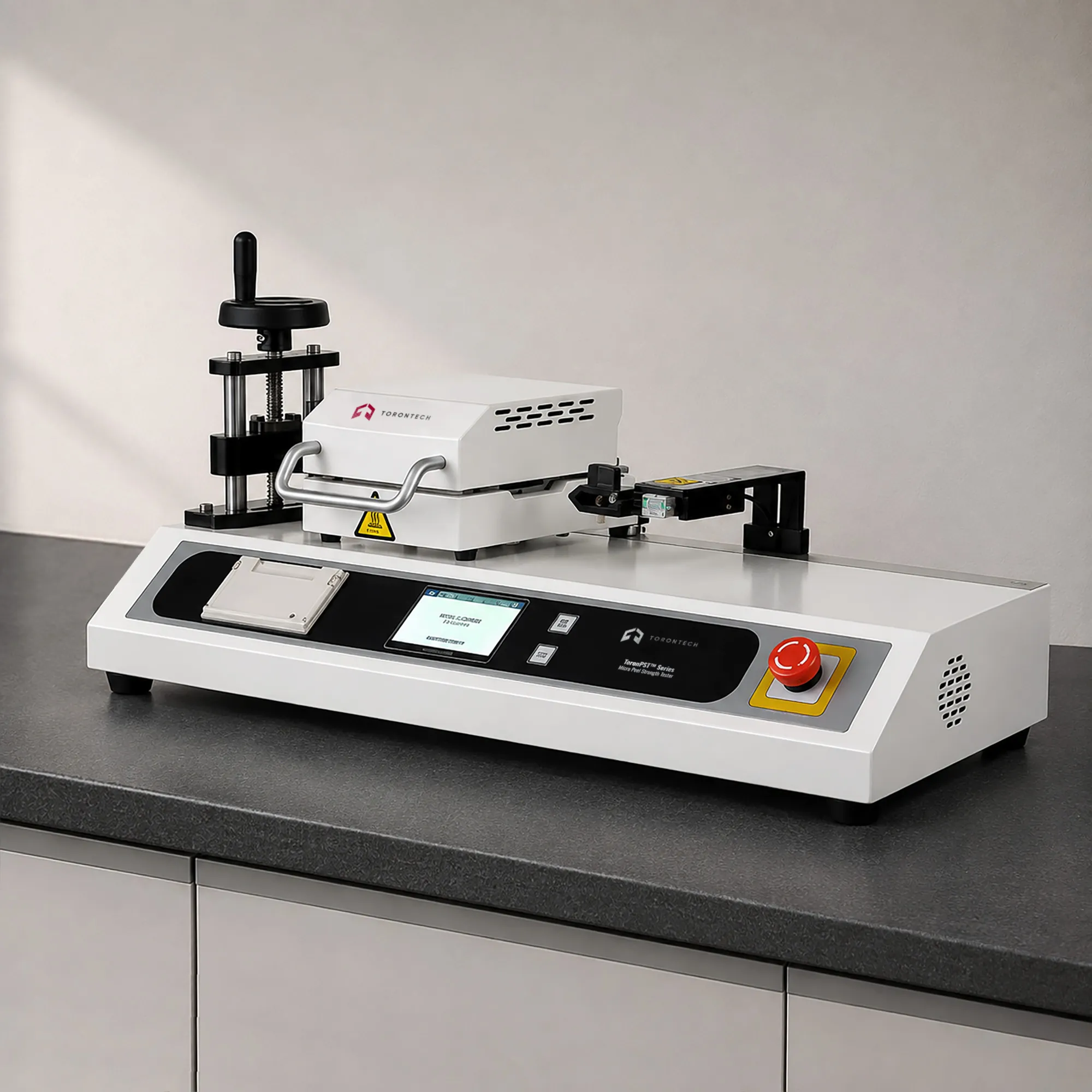

Tester di resistenza Micro Peel
Tester di resistenza alla micro-peeling – Serie ToronPST™
Tester per la forza di distacco e la resistenza all'adesione di laminati flessibili
La serie ToronPST™ è un tester di resistenza alla micro-peelizzazione che misura la forza di pelatura e la forza di adesione di plastiche laminate flessibili, nastri e materiali rivestiti. Lo strumento esegue test di pelatura a 90°, 180° e a T con appositi dispositivi di fissaggio, in modo che un unico banco di prova copra le geometrie di pelatura più comuni. Celle di carico a basso range e un telaio di carico ad alta precisione sono in grado di rilevare le piccole forze tipiche di laminati e adesivi delicati.
Le celle di carico selezionabili da 5N a 200N e la distanza di pelatura di 470 mm consentono alla serie ToronPST™ di gestire rivestimenti di rilascio leggeri anche su laminati più resistenti. La velocità di prova è regolabile liberamente da 1 a 500 mm/min tramite il touchscreen a colori, e la forza misurata ha una precisione dello 0.03% del fondo scala. Una microstampante integrata permette di generare un report di prova direttamente sul banco di lavoro.
Il piano di prova orizzontale mantiene il campione piatto e l'angolo di distacco costante per risultati ripetibili, mentre la protezione da sovraccarico protegge la cella di carico. Il software opzionale per computer aggiunge la visualizzazione delle curve, la memorizzazione dei dati e la generazione di report. La serie ToronPST™ (Tester di forza di distacco e resistenza all'adesione per laminati flessibili) è ideale per i laboratori di controllo qualità e ricerca e sviluppo di imballaggi, nastri adesivi, etichette e materiali medicali.
Tester di resistenza alla micropenetrazione – Applicazioni della serie ToronPST™
La serie ToronPST™ misura la forza di distacco e la forza di adesione su laminati, nastri e materiali rivestiti.
- Laminati flessibili: misura la resistenza del legame tra gli strati di pellicole per imballaggi laminati.
- Nastri e etichette autoadesiveEsegue test di adesione a 90° e 180° su nastri ed etichette.
- Pellicole e rivestimenti di rilascio: misura la forza di distacco dei rivestimenti dagli strati adesivi.
- Cerotti e nastri medicaliVerifica la forza di distacco dei cerotti medicali e dei patch cutanei per il controllo qualità.
- Carte patinate e laminate: verifica la forza di adesione delle strutture di carta patinata e laminata.
- Sviluppo adesivo: supporta la formulazione e il lavoro di processo quantificando la forza di distacco.
- Studi sulla delaminazione: misura la forza necessaria per separare gli strati incollati ai fini dell'analisi dei cedimenti.
- Packaging Quality ControlVerifica la resistenza del legame di laminazione durante la produzione.
Internazionali
La serie ToronPST™ esegue test di pelatura conformi alle pratiche riconosciute di pelatura e adesione per materiali flessibili.
- ASTM D3330 - Metodo di prova standard per l'adesione a strappo del nastro sensibile alla pressione
Le geometrie a 90°, 180° e a T seguono le pratiche comuni dei test di pelatura e lo strumento può essere configurato in base al metodo di pelatura o di resistenza all'adesione e alla larghezza del campione utilizzati dal laboratorio.
Tester di resistenza alla micro-peeling – Serie ToronPST™ - Caratteristiche principali
La serie ToronPST™ è una cabina di pelatura a bassa forza dedicata, dotata di tre geometrie di pelatura e controllo tramite touchscreen.
- Test di pelatura e adesione specificiMisura la forza di distacco e la resistenza all'adesione di laminati flessibili e materiali rivestiti.
- Modalità 90°, 180° e T-Peel: esegue le geometrie di pelatura comuni con dispositivi corrispondenti per risultati basati su standard.
- Celle di carico a basso raggioLe celle di carico selezionabili da 5N, 10N, 30N, 50N e 200N consentono di gestire le piccole forze esercitate da laminati e nastri delicati.
- Funzionamento del touchscreen: un touchscreen TFT a colori imposta la velocità del test ed esegue il test senza un PC collegato.
- Cella di carico ad alta precisione: la misurazione della forza con una precisione dello 0.03% del fondo scala garantisce dati di pelatura precisi e ripetibili.
- Velocità di prova regolabile: la velocità di prova si imposta liberamente da 1 a 500 mm/min tramite il touchscreen.
- Viaggio a lunga pelatura: La distanza di pelatura di 470 mm consente di pelare lunghe strisce in un'unica passata.
- Microstampante integrata: stampa un rapporto di prova al banco per una rapida tenuta dei registri.
- Impugnature intercambiabili: le impugnature professionali opzionali consentono di adattare lo strumento a diversi tipi di campioni.
- Protezione da sovraccarico: La protezione integrata protegge la cella di carico e il campione.
- Comunicazione RS232: una porta seriale collega lo strumento a un PC.
- Software di analisi opzionale: Il software opzionale per computer aggiunge la visualizzazione delle curve, l'archiviazione dei dati e la generazione di report.
Teoria e metodo
Il test di pelatura misura la forza necessaria per separare due strati incollati, indicando così la resistenza del legame o dell'adesivo tra di essi. Lo strumento blocca uno strato in una morsa e lo tira allontanandolo dall'altro a velocità e angolazione controllate, mentre una cella di carico registra la forza esercitata durante la pelatura. Il risultato è una curva forza-distanza lungo la linea di incollaggio.
L'angolo di distacco determina la modalità di applicazione del carico. Un angolo di distacco di 180° ripiega lo strato distaccato su se stesso, un angolo di distacco di 90° lo mantiene perpendicolare al legame, mentre un angolo di distacco a T separa due strati flessibili a forma di T. Ogni geometria è adatta a materiali e standard diversi, pertanto lo strumento offre tutte e tre le geometrie con i relativi accessori.
La resistenza al distacco viene espressa come forza media esercitata lungo la zona di distacco, spesso normalizzata per unità di larghezza. Poiché i laminati e i nastri adesivi cedono a basse forze, una cella di carico a basso intervallo e una velocità costante e lenta della traversa offrono la risoluzione necessaria per ottenere risultati ripetibili. Il piano di distacco orizzontale mantiene il campione piatto e l'angolo di distacco costante lungo tutta la prova.
Tester di resistenza alla micropenetrazione – Serie ToronPST™ - Specifiche tecniche
| Parametro | Specificazione |
|---|---|
| Intervallo celle di carico | 5 N, 10 N, 30 N, 50 N, 200 N (selezionabile) |
| Precisione del carico | 0.03% della scala completa (massimo) |
| Test di velocità | da 1 a 500 mm/min |
| Precisione della velocità | 1 mm / min |
| Distanza di pelatura | 470 mm |
| Larghezza campione | 10, 15, 20, 25.4, 50 mm (opzionale) |
| Tensione | AC 220 V, 50 Hz (disponibile anche 110 V) |
| Consumo di energia | 30 W |
| Dimensioni | 750 mm (L) × 340 mm (L) × 120 mm (A) |
| Peso netto | 43 kg |
La consegna standard
| Articolo | Descrizione |
|---|---|
| Unità principale | Banco di prova orizzontale per micro-peeling con touchscreen |
| Cella di carico (5 N) | Sensore di forza standard a basso raggio |
| Pinze di pelatura (30 mm) | Morsetti standard per campioni da 30 mm |
accessori opzionali
| Articolo | Descrizione |
|---|---|
| Software di controllo | Software per computer per la creazione di curve, l'archiviazione dei dati e la generazione di report. |
| Apparecchiature di pelatura a 90° | Dispositivi per la geometria di pelatura a 90 gradi |
| Piastre per test di pelatura a 180° | Piastre per geometria di pelatura a 180 gradi |
| Celle di carico aggiuntive | Celle di carico intercambiabili da 10, 30, 50 e 200 N |
| Accessori di calibrazione | Accessori di riferimento per la calibrazione della forza |
