Sistema de Reciclagem de Pás de Turbinas Eólicas - ToronWTB™

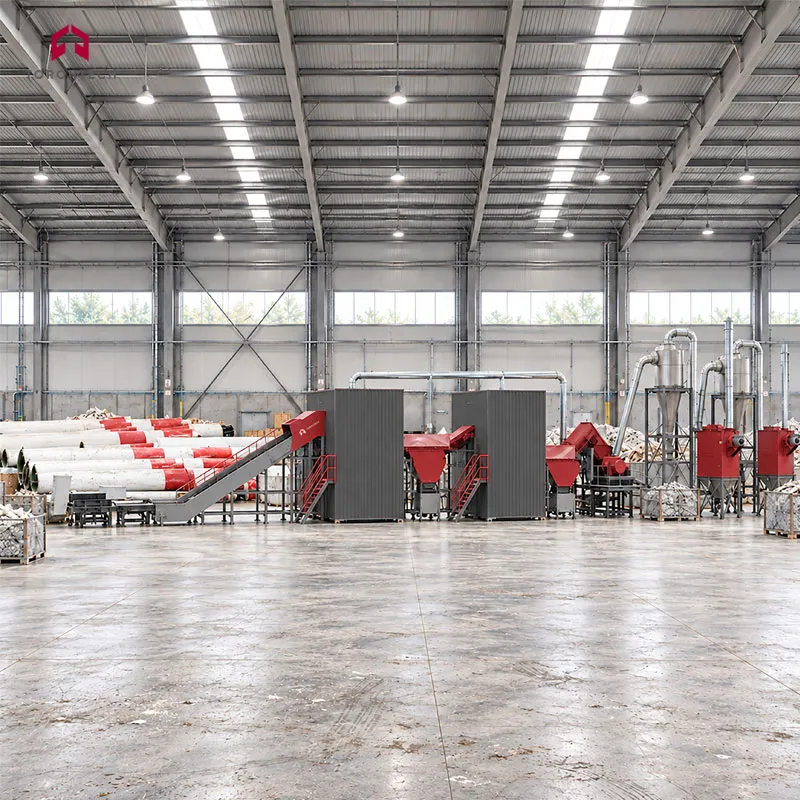

O Sistema de Reciclagem de Pás de Turbinas Eólicas (ToronWTB™) auxilia na reciclagem e descarte de turbinas eólicas, convertendo seções de pás pré-cortadas e desativadas em fibras separadas, pó fino e material recuperado, prontos para reutilização. Recicladores de compósitos, empresas de desativação de parques eólicos e fabricantes de produtos derivados utilizam o sistema para processar a estrutura de polímero reforçado com fibra de vidro (PRFV), que torna as pás de turbinas eólicas difíceis de manusear por equipamentos de trituração convencionais. A Torontech projetou o ToronWTB™ em torno de uma sequência de alimentação, britagem, triagem, trituração fina e moagem que funciona como uma linha contínua.
As seções das lâminas chegam já cortadas em pedaços grosseiros, provenientes de uma etapa anterior de desmontagem e corte de grandes blocos. Em seguida, entram no ToronWTB™ através do sistema de alimentação e da esteira transportadora, chegando ao sistema de britagem para a redução primária do tamanho. A separação magnética e a triagem removem o metal e separam o material em fibras e frações de pequenos blocos, que passam então pelas etapas de trituração fina e moagem para produzir fibras e pó com granulometria de até 40 ou 80 mesh.
A linha opera com sistema de remoção de poeira por pressão negativa, com um sistema inteligente de proteção contra incêndio, medidas de redução de ruído e monitoramento inteligente de operação e manutenção integrados. Essa combinação aborda os riscos específicos do processamento de fibra de vidro e material compósito de resina, que gera poeira fina e potencialmente combustível durante a moagem.
Aplicações
O ToronWTB™ atende operações que precisam converter pás de turbinas eólicas desativadas em fibra, pó ou matéria-prima reutilizáveis, em vez de enviá-las para aterros sanitários.
- Desativação de parques eólicos: processa seções de pás removidas durante projetos de repotenciação ou desativação de turbinas em fim de vida útil
- Instalações de reciclagem de GFRP e compósitosTritura e mói resíduos de polímero reforçado com fibra de vidro provenientes de pás, painéis, tanques e tubulações, transformando-os em um material processável.
- Fabricação de compósitos de madeira e plástico (WPC)Fornece material de fibra moída como matéria-prima para a produção de placas de WPC.
- Fabricação de Produtos para ConstruçãoFornece fibras e pó reciclados para produtos como canais de drenagem, placas antirreflexo, tampas de bueiro e paletes.
- Recuperação de Material do Núcleo de BalsaSepara e recupera o material do núcleo de madeira balsa da estrutura em sanduíche das seções da lâmina.
Teoria e Método
As pás de turbinas eólicas são difíceis de triturar porque são construídas como uma estrutura composta tipo sanduíche, em vez de um material uniforme. A camada externa e a longarina, a viga estrutural principal que percorre toda a extensão da pá, são laminados espessos de fibra de vidro colados com adesivo estrutural, enquanto o interior utiliza um material de núcleo leve, geralmente madeira balsa, intercalado entre camadas de fibra para adicionar rigidez sem aumentar o peso. A seção da raiz, onde a pá é parafusada ao cubo, é o laminado mais espesso e reforçado da pá. Essa combinação de laminado de fibra resistente, material de núcleo macio e linhas de colagem adesiva significa que uma única ação de corte ou retificação não consegue processar toda a seção transversal de forma eficiente.
O ToronWTB™ resolve esse problema por meio de redução de tamanho em etapas, em vez de uma única passagem. O sistema de britagem realiza a redução inicial grosseira em blocos de lâminas pré-cortados, quebrando a estrutura laminada e do núcleo em pedaços menores e mais uniformes. O sistema de triagem separa o material resultante por tipo e tamanho, de modo que a fração laminada rica em fibras e a fração do núcleo mais macia possam seguir para os estágios de trituração e moagem fina adequados às suas propriedades, em vez de processar materiais diferentes juntos.
O sistema de granulometria fina e o sistema de moagem reduzem ainda mais o material selecionado, até um tamanho de partícula alvo medido em malha (40 ou 80 mesh nesta configuração). A moagem do material compósito de fibra até esse tamanho libera fibras curtas de vidro da matriz de resina, produzindo um material fibroso e em pó que os fabricantes podem misturar em produtos como placas de WPC ou usar como material de enchimento, em vez de um fragmento volumoso que precisaria de processamento adicional antes da reutilização.
Principais funcionalidades
O ToronWTB™ combina britagem grosseira, triagem, trituração fina e moagem em uma única linha, projetada especificamente para o desafio de trabalhar com materiais compostos para lâminas.
- Trituração eficienteO sistema de trituração reduz seções volumosas de lâminas pré-cortadas em pedaços manejáveis, sem emperrar na estrutura mista de laminado e núcleo.
- Moagem de saída finaOs sistemas de moagem fina reduzem o material a pó com granulometria de 40 ou 80 mesh, para uso como matéria-prima na fabricação.
- Separação de FibraAs etapas de triagem e separação magnética separam o material laminado rico em fibras do material do núcleo e da contaminação metálica.
- Remoção de poeira por pressão negativaContém partículas finas de fibra de vidro e pó de resina gerados durante a moagem, contribuindo para um ambiente de trabalho mais limpo.
- Sistema Inteligente de Proteção Contra Incêndio: aborda o risco de poeira combustível associado à moagem de fibra de vidro e material compósito de resina
- Sistema de Redução de Ruído Ambiental: reduz o ruído operacional das etapas de britagem e moagem
- Sistema Inteligente de Operação e ManutençãoMonitora a operação da linha para garantir funcionamento contínuo e com pouca intervenção.
Especificações técnicas
| Componente | Descrição |
|---|---|
| Alimentando | Sistema de alimentação com transportador de corrente |
| Redução Primária | Sistema de britagem |
| Classificação | Sistema de triagem (separação magnética, separação fibra/bloco) |
| Redução Secundária | Sistema fino (trituração fina) |
| Moagem fina | Sistema de moagem |
| Organização do material | Sistema de agregação |
| Controle de poeira | Sistema de remoção de poeira por pressão negativa |
| Segurança contra Incêndios | Sistema inteligente de proteção contra incêndio |
| Controle de ruído | Sistema de redução de ruído ambiental |
| Tamanhos de partículas de saída | Pó de 0-15 mm, malha 40, pó de malha 80 |
| Materiais Recuperados | Fibra separada, núcleo de madeira balsa, pó moído |
Informe-nos o que você está processando, testando ou medindo, e nossa equipe ajudará você a encontrar a configuração ideal. Entre em contato com a equipe da Torontech para obter preços e prazos de entrega.
