Sistema compacto de digestão por micro-ondas

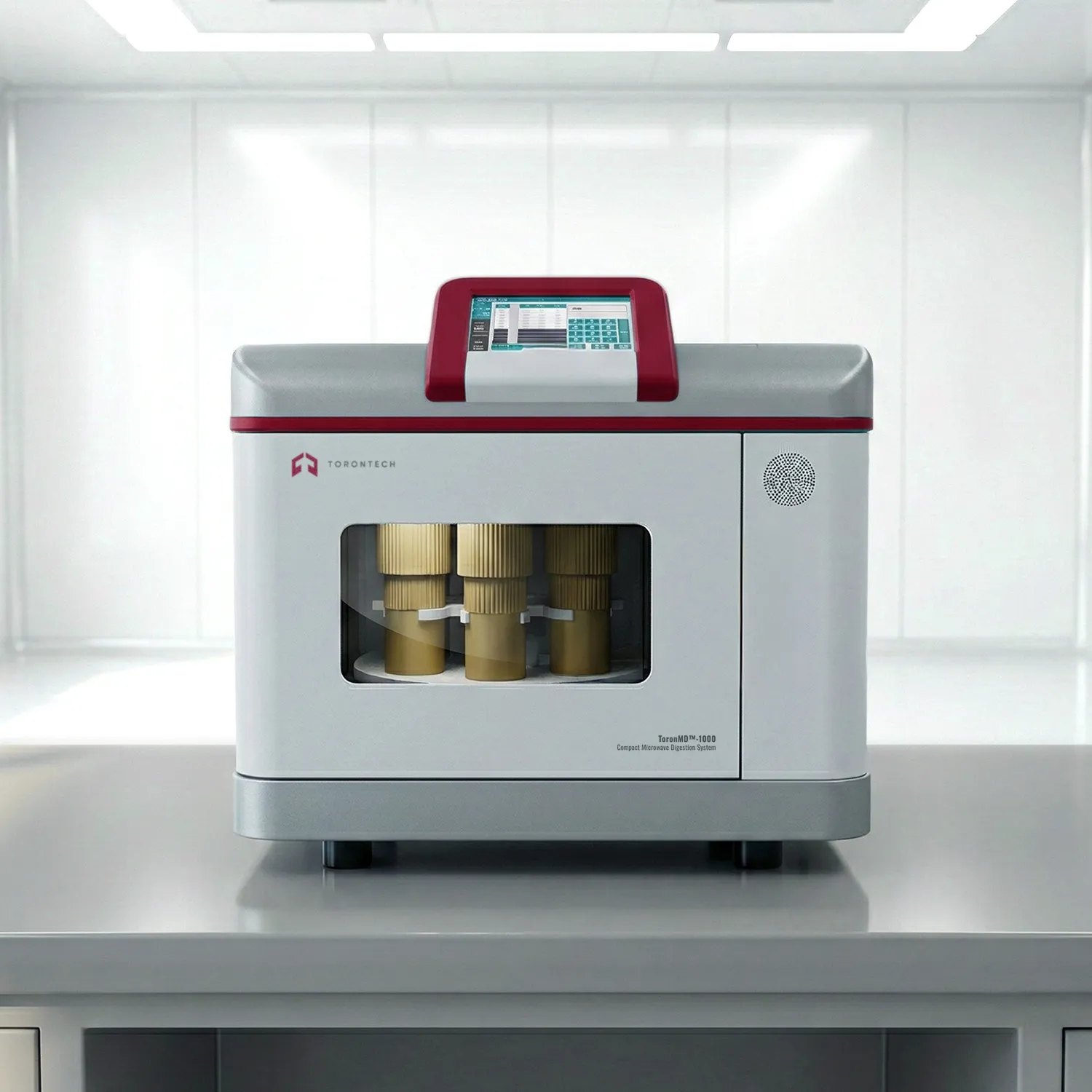

Sistema compacto de digestão por micro-ondas – ToronMD™-1000
O sistema compacto de digestão por micro-ondas ToronMD™-1000 prepara amostras sólidas e semissólidas para análise de elementos traço em laboratórios com volumes diários moderados. A unidade comporta oito recipientes independentes de alta pressão e realiza digestão ácida em recipiente fechado dentro de uma cavidade ressonante de 35 L. Analistas que trabalham com análises por ICP-OES, ICP-MS, AAS ou AFS utilizam o sistema para converter solos, alimentos, polímeros e ligas em soluções límpidas e isentas de partículas. Com dimensões de 610 × 500 × 550 mm, o sistema pode ser instalado em laboratórios com espaço limitado.
A digestão em recipiente fechado eleva a temperatura e a pressão da reação muito além do que uma placa aquecedora aberta consegue alcançar. Ciclos que antes levavam horas terminam em minutos, e elementos voláteis como mercúrio, arsênio e selênio permanecem dentro do recipiente. Sensores de infravermelho médio leem a temperatura real de cada solução de amostra sem contato direto. Cada recipiente possui seu próprio sistema de alívio de pressão, permitindo que uma sobrepressão seja liberada de forma controlada. Os operadores criam e executam os métodos a partir de uma tela sensível ao toque que exibe a temperatura e o status do sistema em tempo real.
O ToronMD™-1000 é ideal para laboratórios que necessitam de digestão em recipiente fechado confiável, sem a necessidade de grande capacidade ou o custo de uma plataforma com 40 posições. Oito posições atendem à demanda diária de laboratórios de tratamento de água municipais, departamentos de controle de qualidade de alimentos, grupos de pesquisa universitários e pequenas empresas de testes comerciais. A cavidade em aço inoxidável 316L possui um revestimento multicamadas de Teflon que resiste a vapores ácidos em ciclos repetidos. A instalação requer uma capela de exaustão ou sistema de extração equivalente, visto que os recipientes liberam vapores ácidos quando abertos após um ciclo.
Sistema compacto de digestão por micro-ondas – Aplicações do ToronMD™-1000
Teste Ambiental
Utilize o sistema para digerir solos, sedimentos, lodo, partículas em suspensão no ar e resíduos sólidos antes da análise de metais. A digestão por micro-ondas ajuda a decompor matrizes complexas mais rapidamente do que os métodos de placa aquecedora e proporciona recuperações mais consistentes em análises de rotina para fins de conformidade.
Laboratórios de Água e Esgoto
Prepare amostras para análise de elementos-traço ao trabalhar com efluentes industriais, lixiviados de aterros sanitários e amostras de água com alto teor de sólidos. O controle de temperatura e pressão no recipiente ajuda a manter condições de digestão consistentes entre os lotes.
Segurança de Alimentos e Rações
Digestão de alimentos, rações e produtos agrícolas para análise elementar, incluindo metais pesados e elementos nutricionais. A digestão por micro-ondas reduz o tempo de preparo e ajuda os laboratórios a manterem a qualidade consistente da digestão mesmo com o aumento do volume das amostras.
Metais, ligas e materiais - Garantia de qualidade
Digere pós metálicos, ligas e materiais manufaturados ao verificar a composição, contaminação ou controle de processo. Isso é útil para laboratórios de garantia e controle de qualidade que precisam de preparação de amostras padronizada e repetível para fluxos de trabalho subsequentes de ICP ou AAS.
Amostras de produtos petroquímicos e energéticos
A digestão por micro-ondas oferece suporte à preparação de amostras inorgânicas para materiais derivados de petróleo e amostras industriais complexas, onde o controle da digestão é essencial. Ela pode reduzir o tempo de resposta para triagens de rotina e verificações em P&D.
Plásticos, Polímeros e Materiais de Consumo
Digestão de plásticos, polímeros e aditivos para triagem elementar, verificação de contaminação ou controle de formulação. Isso é frequentemente usado em investigações de qualidade de produtos e verificação de fornecedores.
Cosméticos e produtos de cuidados pessoais
Prepare matrizes cosméticas para testes de metais, onde a composição da amostra pode variar significativamente. Uma digestão confiável ajuda a reduzir repetições de análises e melhora a eficiência do laboratório na triagem de rotina de produtos.
Amostras Geológicas e de Mineração
Digere rochas, minérios, solos e matrizes ricas em minerais para testes geoquímicos ou relacionados a processos. O controle consistente de aquecimento e pressão ajuda os laboratórios a manusear amostras com alta concentração de minerais de forma mais confiável em fluxos de trabalho repetitivos.
Sistema compacto de digestão por micro-ondas – ToronMD™-1000 Principais características
- Até 10 funções de proteção de segurança ativas e passivas para uma operação rotineira mais segura.
- Sensor de temperatura sem contato no infravermelho médio, projetado para penetrar em membranas de filme fino (TFM) para escaneamento em tempo real e exibição da temperatura real de cada amostra.
- Mecanismo de controle de pressão em todo o recipiente que permite a liberação de pressão em cada recipiente de digestão para uma digestão segura e eficiente.
- Tecnologia de focalização de micro-ondas para melhorar a uniformidade do aquecimento, aumentar a eficiência e reduzir o risco de vazamento de micro-ondas.
- Controle de pressão total do vaso com comportamento de limitação e liberação de pressão para proteger os vasos e preservar os analitos durante a operação normal.
- Feedback de temperatura em tempo real e sem contato em todos os recipientes para um controle mais preciso e melhor repetibilidade do método.

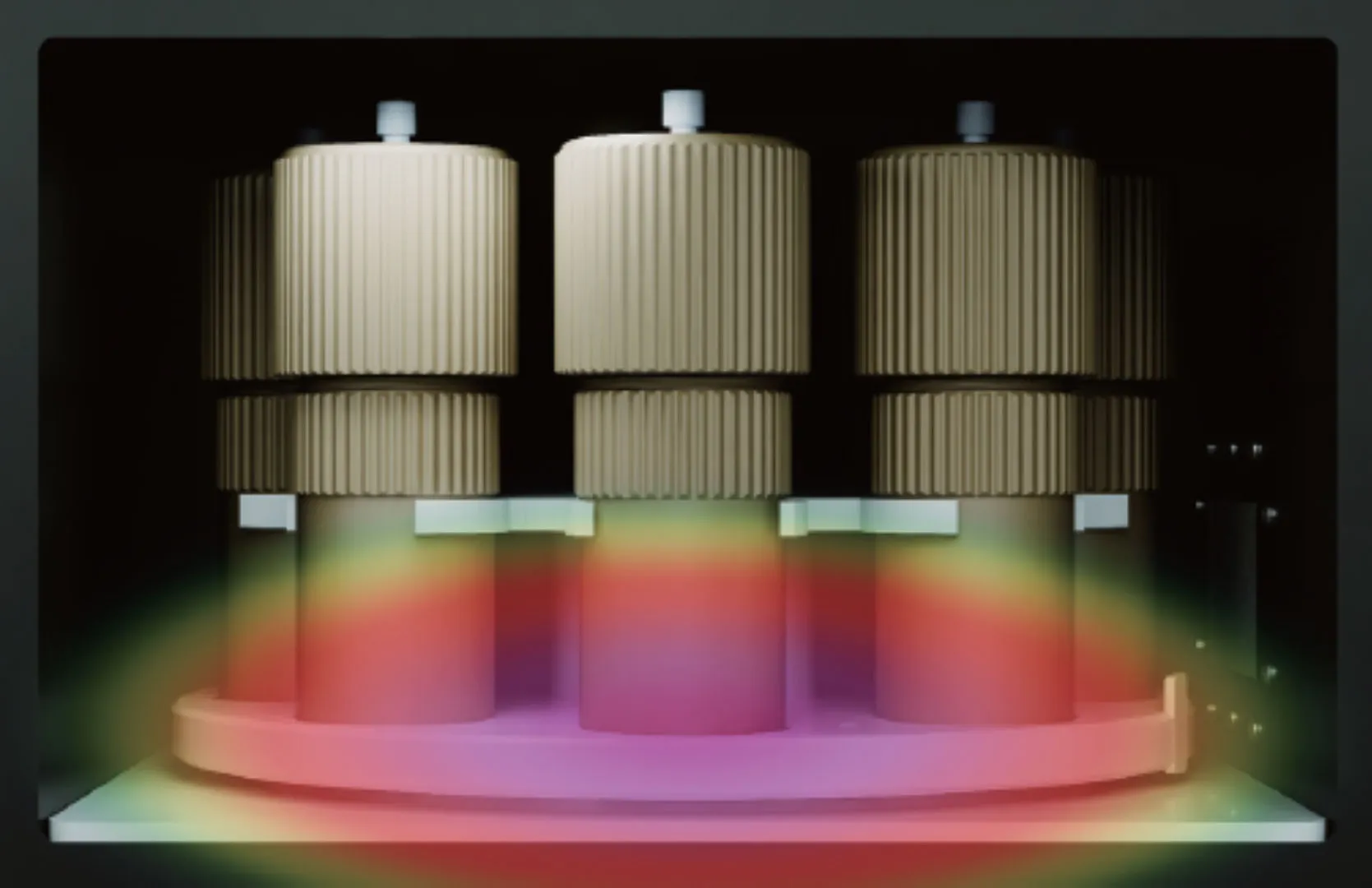

Focalização de micro-ondas

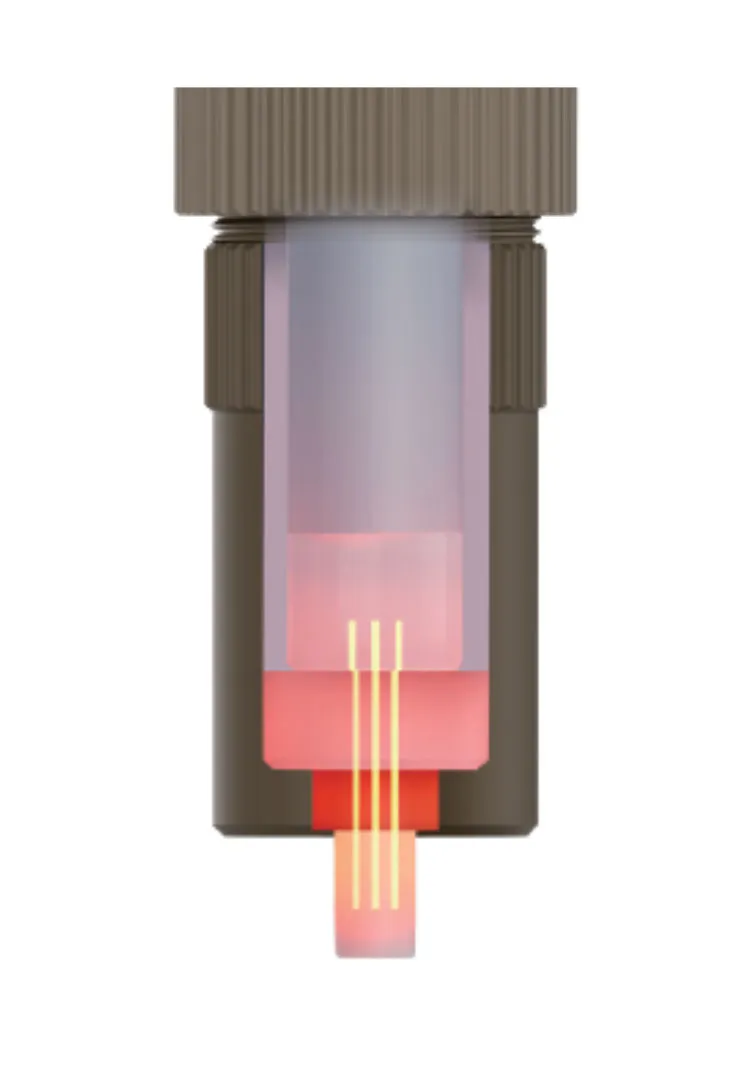

Tecnologia de feedback de temperatura em tempo real de alta precisão

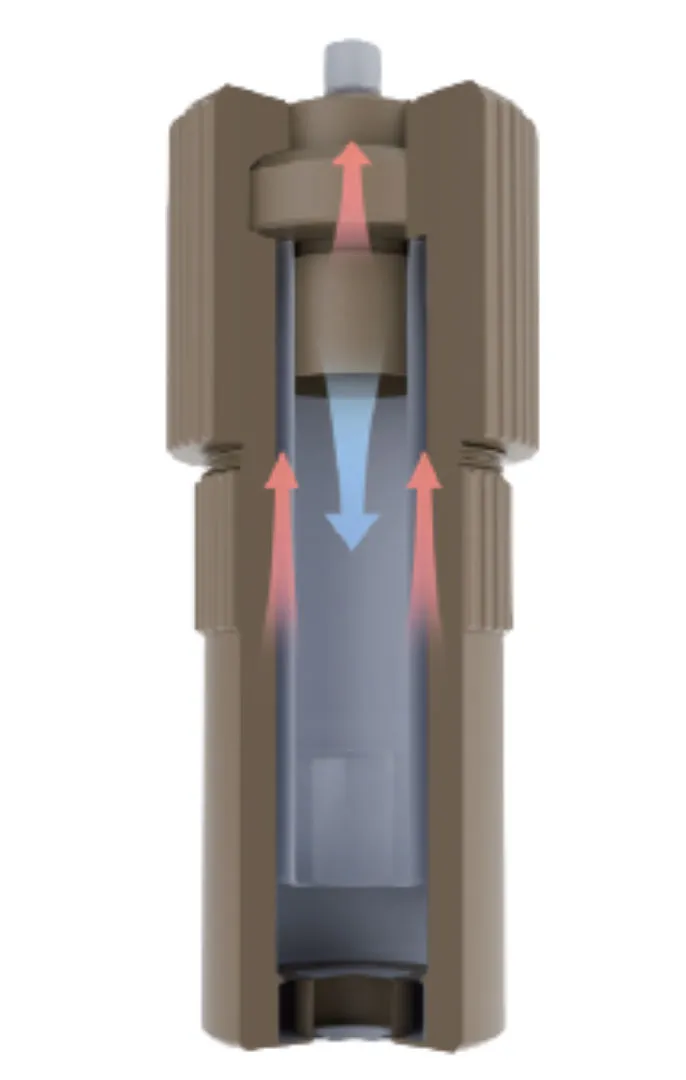

Mecanismo de controle de pressão de vasos cheios
Teoria e Método
A digestão por micro-ondas aquece a amostra por perda dielétrica, em vez de por condução a partir de uma superfície quente. O campo de 2450 MHz inverte sua direção aproximadamente 4.9 bilhões de vezes por segundo, e as moléculas polares na mistura ácida giram para acompanhá-lo. O atrito entre essas moléculas em rotação converte a energia do campo diretamente em calor em todo o volume do líquido. Espécies iônicas adicionam um segundo mecanismo, a condução iônica, à medida que os íons dissolvidos migram sob o campo alternado e colidem com moléculas vizinhas. O aquecimento, portanto, começa dentro da amostra, em vez de na parede do recipiente.
O recipiente interno do TFM permanece quase transparente em frequências de micro-ondas, permitindo que a maior parte da energia atinja o ácido e a amostra. O selamento do recipiente permite que a solução ultrapasse seu ponto de ebulição atmosférico, e a pressão interna aumenta à medida que a mistura aquece e gases de reação se formam. A temperatura elevada acelera o ataque do ácido à matriz da amostra, enquanto a pressão elevada mantém os analitos voláteis na fase líquida. O ácido nítrico decompõe a matéria orgânica de forma muito mais agressiva perto de 200 °C sob pressão do que em seu ponto de ebulição atmosférico de 120 °C.
O controle desse processo depende do conhecimento da temperatura real da solução, e não da temperatura da superfície do recipiente. Comprimentos de onda do infravermelho médio atravessam o TFM, permitindo que o sensor escaneie cada recipiente e reporte a temperatura do líquido em seu interior sem a necessidade de qualquer sonda entrar na amostra. Essa leitura controla a saída do magnetron e mantém o perfil de rampa e patamar programado ao longo do lote. O projeto de alívio de pressão proporciona a cada recipiente um caminho de ventilação independente, que contém uma única reação descontrolada, em vez de permitir que ela perturbe todo o rotor.
Sistema compacto de digestão por micro-ondas – Especificações técnicas do ToronMD™-1000
| Parâmetro | Especificação |
|---|---|
| batch Capacidade | Posições 8 |
| Rotor de digestão | Vasos de digestão independentes de alta pressão |
| Volume do Vaso Digestivo | 100 mL |
| Material Interno do Vaso | TFM,fr |
| Material Externo do Vaso | PEEK |
| Cavidade de micro-ondas | Cavidade ressonante em aço inoxidável 316L, revestida com Teflon multicamadas. |
| Volume da cavidade | 35 L |
| Freqüência de microondas | 2450 MHz |
| Emissão de micro-ondas | Magnetron de frequência variável, campo de micro-ondas de alta energia |
| Potência de saída de micro-ondas | 1000 W |
| Potência de entrada | 1500 W |
| Medição e Controle de Temperatura | Sensoriamento sem contato no infravermelho médio, todos os vasos |
| Liberação de pressão | Membrana à prova de explosão, independente por vaso |
| Porta de segurança | Porta à prova de explosão de alta resistência, com abertura lateral e design de amortecedor flutuante. |
| Sistema de controle | Operação totalmente por tela sensível ao toque, exibição extragrande em tempo real de parâmetros e status. |
| Fonte de alimentação do laboratório | 220 a 240 VAC, 50/60 Hz |
| Temperatura ambiente | 0 ° C a 40 ° C |
| Humidade ambiente | 15% a 80% RH |
| Dimensões (L × P × A) | 610 × 500 × 550 mm |
| Peso | 40 kg |
| Ventilação | É necessário um exaustor de gases ou sistema de extração equivalente. |
