Máquina de prueba de corrosión bajo tensión (SCC Tester)

ASTM E4, ISO 7500-1, EN 10002-2, JIS B7721

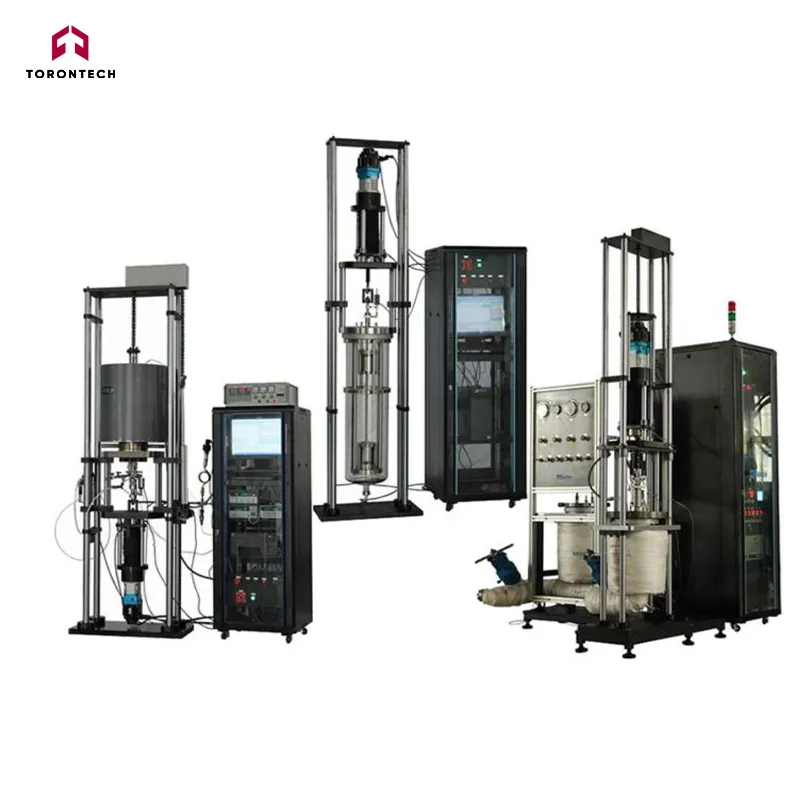

Máquina de ensayo de corrosión bajo tensión ToronSCC™-250: el comprobador de corrosión bajo tensión (SCC) está diseñado para evaluar la formación y el crecimiento de grietas en metales expuestos a entornos corrosivos bajo tensión de tracción. Este tipo de agrietamiento puede provocar una falla repentina e inesperada en materiales que de otro modo serían dúctiles, especialmente a temperaturas elevadas.

Máquina de prueba de corrosión bajo tensión (SCC Tester)

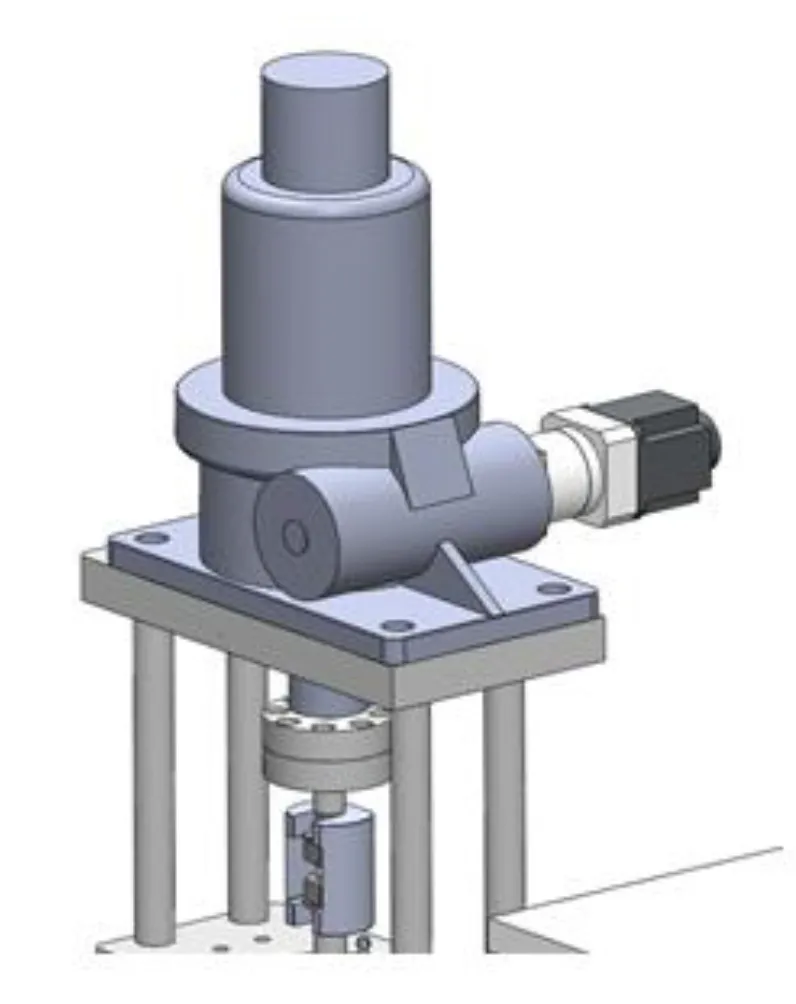

Sistema de conducción de precisión

El motor servocontrolado está montado en la parte superior para accionar el husillo de bolas, lo que permite una carga de alta precisión con un ruido mínimo. Este diseño ha demostrado ser excepcionalmente fiable en usos prolongados, requiriendo prácticamente ningún mantenimiento.

Máquina de prueba de corrosión bajo tensión (SCC Tester)

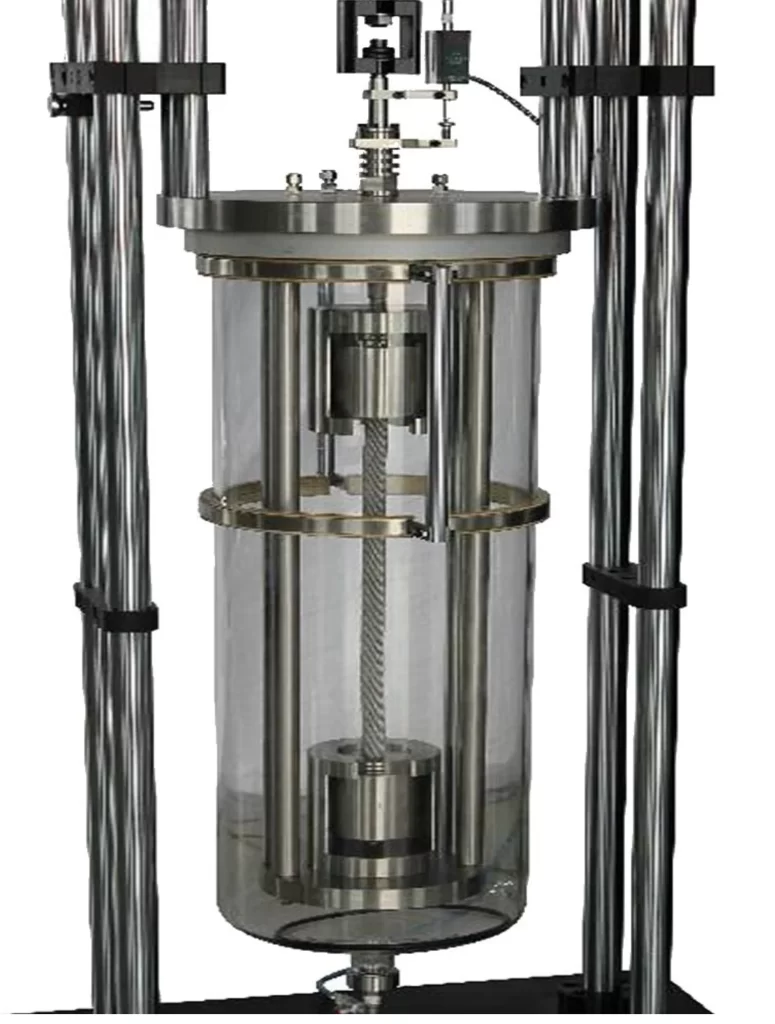

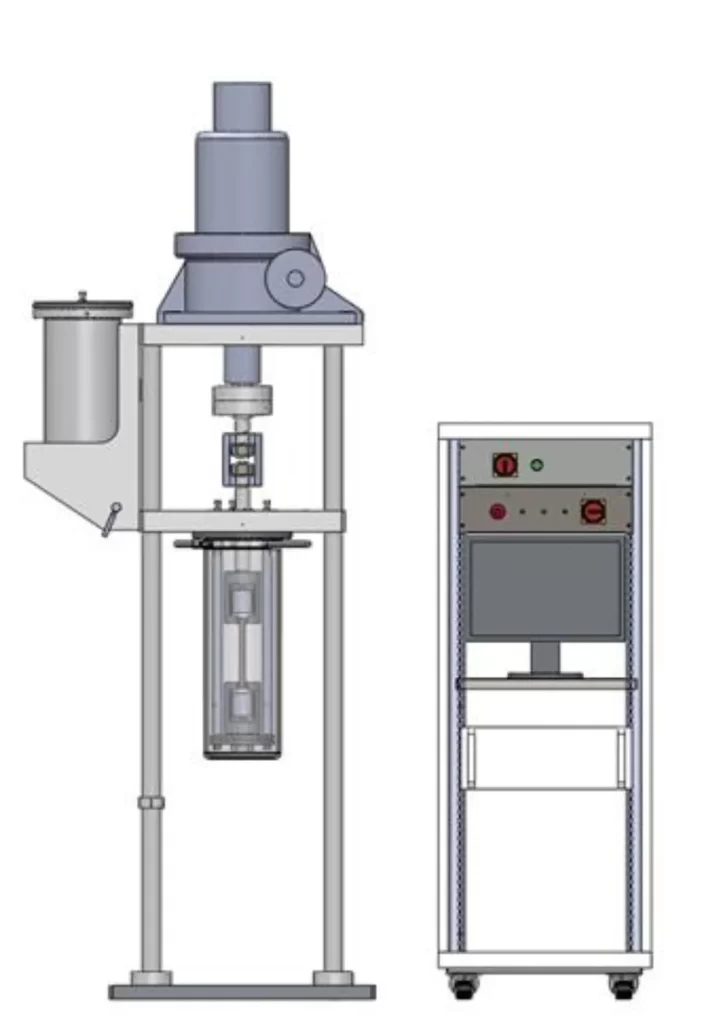

Diseño sin fugas

La muestra de alambre trenzado se sumerge completamente en la celda de prueba, y la fuerza de tracción se aplica desde arriba mediante el actuador montado en el bastidor de carga. Ningún elemento pasa por la parte inferior de la celda, lo que evita eficazmente la filtración de líquido a través de los espacios entre los alambres trenzados. Este diseño garantiza que toda la prueba se realice en un entorno sellado.

Máquina de prueba de corrosión bajo tensión (SCC Tester)

Gradiente de temperatura2°C
Longitud de temperatura uniforme≥250 mm
Fluctuación de temperatura±1 °C
Zona de calentamiento3
Sensor de temperaturapar termoeléctrico

Máquina de prueba de corrosión bajo tensión (SCC Tester)

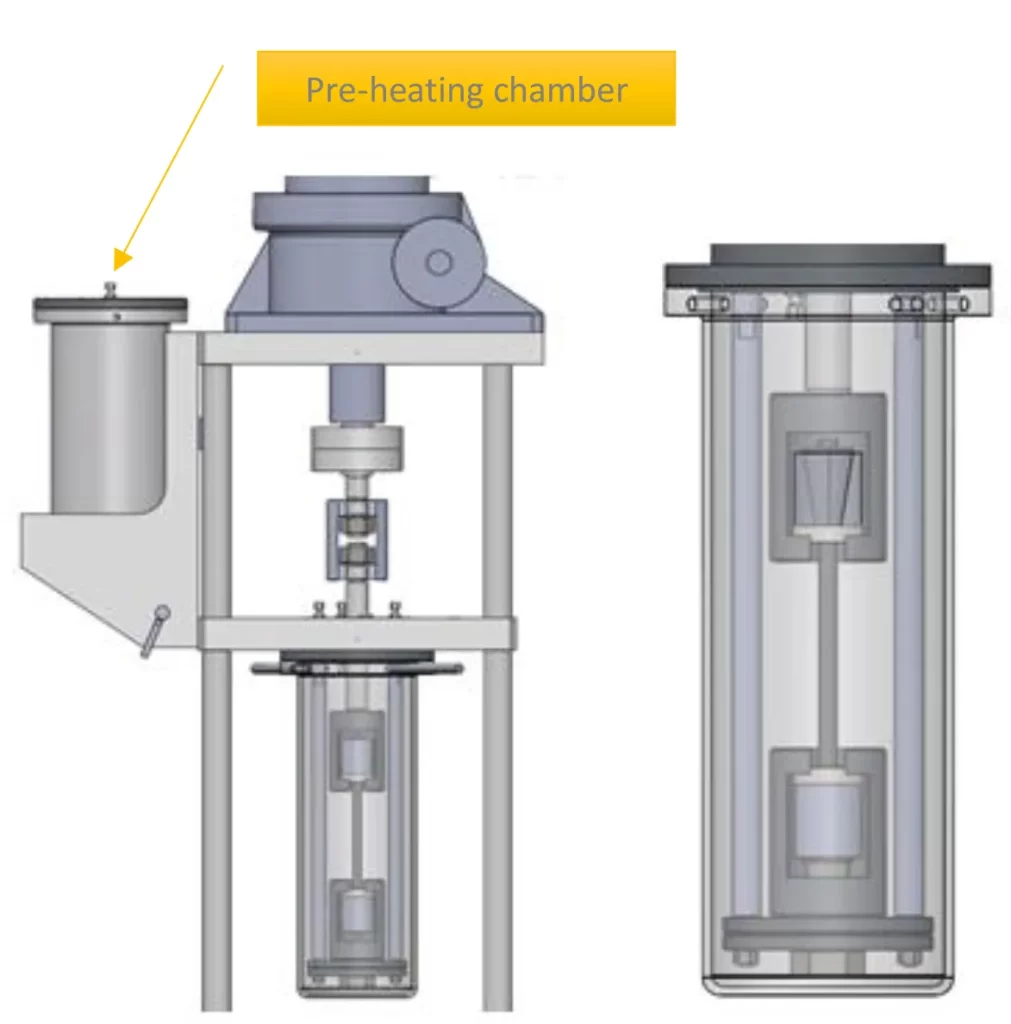

Sistema de calefacción bien pensado.

  1. Se utilizan dos sistemas de calentamiento independientes: uno para la cámara de precalentamiento y otro para la celda de prueba.
  2. Inserte la muestra a través de los dos puertos de acceso en la celda de prueba, selle las aberturas y asegure la muestra en las mordazas.
  3. Conecte la manguera inferior de la celda de prueba a la cámara de precalentamiento, donde la solución de tiocianato se calentará a 50 °C - 55 °C. Simultáneamente, caliente la celda de prueba a 50 °C. Conecte la manguera superior de la celda de prueba a la salida de aire.
  4. Aplique la carga especificada a la muestra. A continuación, abra la válvula de la cámara de precalentamiento para que el tiocianato fluya a la celda de prueba. Una vez llena la celda, cierre la válvula.

Máquina de prueba de corrosión bajo tensión (SCC Tester)

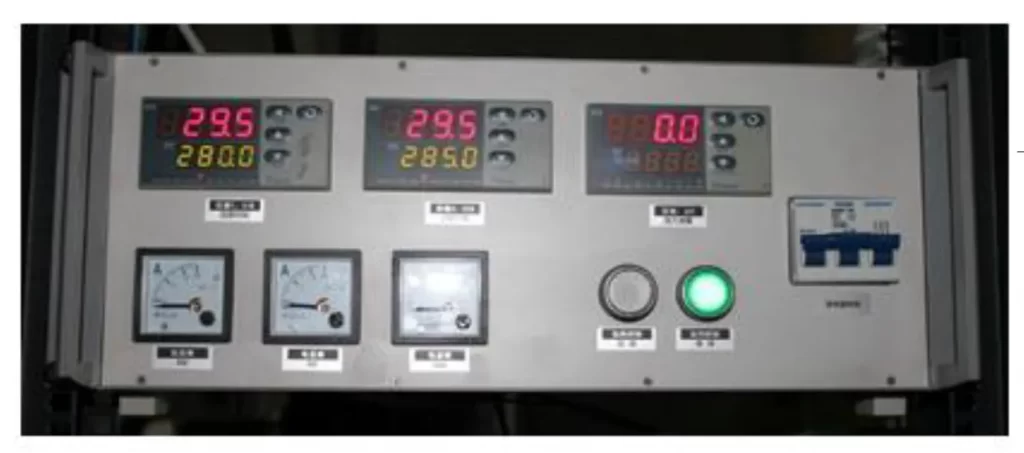

Consola altamente integrada
Máquina de prueba de agrietamiento por corrosión bajo tensión ToronSCC™-250: el probador SCC cuenta con una consola compacta que alberga todos los componentes electrónicos de control para un fácil acceso y monitoreo en tiempo real.

Procesador de control
El sistema se basa en una potente unidad de control. El controlador de la serie EDC de DOLI, Alemania, es un sistema electrónico de alto rendimiento y rentable, diseñado específicamente para controlar y adquirir datos de instrumentos de prueba.

Las características clave incluyen:

  1. Resolución de hasta ±180,000
  2. Ajuste de PID visible: proporciona información inmediata de la configuración de PID, lo que hace que el ajuste sea transparente e intuitivo.
  3. Configuración expandible: admite múltiples sensores de carga o deformación dentro de una sola máquina
  4. Reconocimiento automático de transductores: Los sensores se identifican, calibran y equilibran automáticamente mediante conectores codificados, lo que reduce significativamente el tiempo de configuración y garantiza la precisión de los datos. Cada conector contiene datos de configuración y calibración almacenados en la memoria flash integrada (EPROM).
  5. Configuración del sistema basada en software: Todos los ajustes del sistema se pueden gestionar mediante software. Los ajustes se pueden exportar y guardar como archivos de datos, lo que permite una rápida recuperación del sistema o la sustitución de la unidad de control con solo importar el archivo guardado.

El SCC depende en gran medida de entornos químicos específicos: ciertas aleaciones solo pueden verse afectadas al exponerse a sustancias específicas, muchas de las cuales son solo ligeramente corrosivas en condiciones normales. Como resultado, los componentes metálicos afectados por el SCC pueden parecer intactos a simple vista, pero presentar extensas grietas microscópicas, lo que a menudo dificulta su detección antes de que se produzca la falla.

El SCC progresa rápidamente y es más frecuente en aleaciones que en metales puros. Incluso pequeñas cantidades de productos químicos agresivos pueden provocar grietas graves, lo que subraya la importancia del control ambiental. La fuente de tensión puede incluir fuerzas localizadas, como las causadas por grietas, configuraciones de diseño o tensiones residuales introducidas durante procesos de fabricación como el trabajo en frío. Estas tensiones a menudo pueden reducirse mediante tratamiento térmico o técnicas de acondicionamiento de superficies como el recocido.

El ToronSCC™-250 cuenta con un sistema servocontrolado reconocido por su rápida respuesta y fiabilidad a largo plazo. El ToronSCC™-250 incluye un bastidor de carga rígido, sistemas precisos de medición de fuerza y ​​tiempo, una celda de prueba herméticamente sellada y una unidad de control de temperatura precisa. Su diseño estructural está optimizado para un rendimiento de prueba estable y constante.

ModeloToronSCC™-250
Capacidad de carga250kN
Rango de medición1%-100%FS
Precisión de carga± 0.5%
Resolución de carga± 180000
Gama de actuadores100 mm
Velocidad del actuador0.1 mm/s ~ 1×10⁻⁸ mm/s
Precisión de posición± 0.5%
Resolución de posición0.01μm
Especificaciones generales
Precisión de medición de carga:
±0.5 % de lectura a 1/100 de la capacidad del sistema de pesaje de carga cumple o supera los requisitos de las siguientes normas: ISO 7500-1, EN 10002-2, ASTM E4, JIS B7721.
Precisión de velocidad:
Velocidad establecida <0.05 % Velocidad máxima: ±1 %
Velocidad establecida ≥0.05 % Velocidad máxima: ±0.5 %
Precisión de la medición de posición:
±0.01 % de la lectura o 0.0001 mm, lo que sea mayor
Voltaje:
Voltajes opcionales estándar 380Vac, 50-60 Hz.
La energía debe estar libre de picos y sobretensiones que excedan el 10% del voltaje nominal.
Rango de humedad:
10% a 90% sin condensación
Temperatura de almacenamiento:
-40 a + 66 ° C (-40 a + 150 ° F)
