Máquina de ensayo de tracción horizontal: banco de ensayo de tracción de alta capacidad

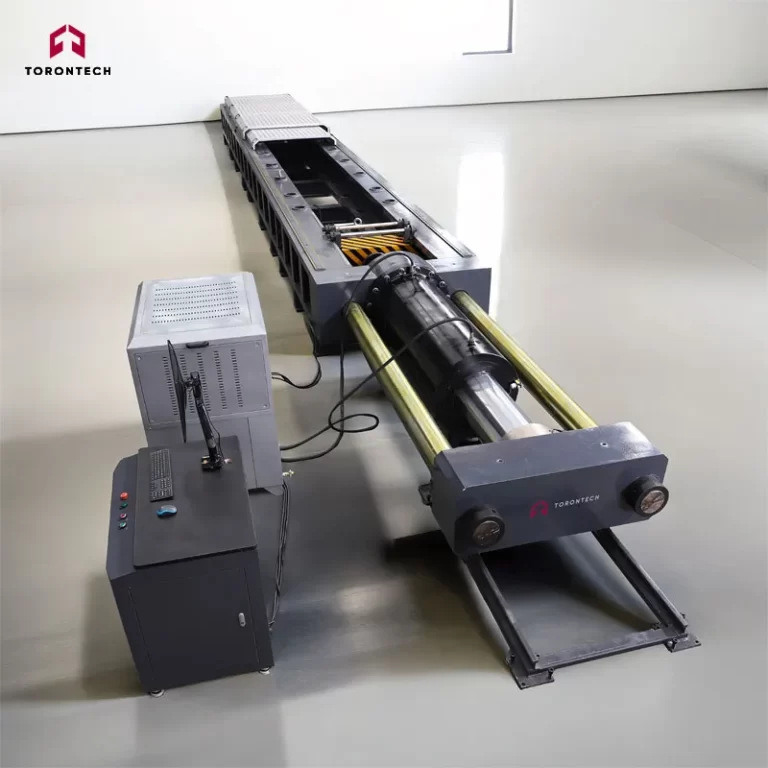

El banco de pruebas de tracción servohidráulico serie TT-HTTM-1000 de Torontech está diseñado específicamente para pruebas de alambres, cuerdas, cadenas, grilletes y cables; estos marcos de prueba utilizan una abertura de prueba horizontal para acomodar muestras largas y demandas de alta elongación.

Máquina de ensayo de tracción horizontal: banco de ensayo de tracción de alta capacidad

Variedad de agarres/accesorios

Máquina de ensayo de tracción horizontal: banco de ensayo de tracción de alta capacidad

Conductores de Aluminio

Máquina de ensayo de tracción horizontal: banco de ensayo de tracción de alta capacidad

Método patentado (enchufe de aleación) para conductores aéreos

Máquina de ensayo de tracción horizontal: banco de ensayo de tracción de alta capacidad

Método de callejón sin salida para OPGW

Máquina de ensayo de tracción horizontal: banco de ensayo de tracción de alta capacidad

Software intuitivo

  1. Software basado en Windows con métodos de prueba prediseñados.
  2. Métodos/pasos de carga programables disponibles
  3. El tablero muestra la lectura de todos los sensores, no solo es fácil monitorear el estado de la prueba sino que también es informativo para la resolución de problemas.
  4. Iconos intuitivos para guiar a los operadores a finalizar la configuración de la prueba fácilmente

Sensores opcionales

Sensores de desplazamiento ubicados en ambos lados para eliminar el sesgo causado por la desalineación o la carga lateral a fin de obtener la extensión precisa para la medición de la tensión.

Máquina de ensayo de tracción horizontal: banco de ensayo de tracción de alta capacidad

Máquina de ensayo de tracción horizontal: banco de ensayo de tracción de alta capacidad

Sensores de temperatura de alta sensibilidad con sondas térmicas duales para obtener temperaturas promedio precisas en 3 ubicaciones distribuidas uniformemente. La batería integrada permite que los sensores funcionen incluso con la alimentación apagada.

Protección de seguridad

Máquina de ensayo de tracción horizontal: banco de ensayo de tracción de alta capacidad

Máquina de ensayo de tracción horizontal: banco de ensayo de tracción de alta capacidad

Hay dos tipos de cubierta de seguridad disponibles: 1. Abatible 2. Superposición deslizante

Máquina de ensayo de tracción horizontal: banco de ensayo de tracción de alta capacidad

  1. Estos marcos de prueba están accionados hidráulicamente para realizar pruebas de alta resistencia y se pueden personalizar en longitud para cumplir con una variedad de requisitos de aplicación, así como también se pueden modificar los agarres para adaptarse a muestras de diferentes formas y se pueden proporcionar agarres alternativos para que los clientes los intercambien a medida que cambian sus requisitos de prueba.
  2. Se proporciona un carro ajustable sostenido por rodillos de movimiento libre para una fácil colocación del carro apropiado a la longitud nominal de la muestra de prueba (según el diseño).
  3. Se pueden diseñar y fabricar marcos, accesorios y dispositivos de medición de tensión para adaptarse a muchos tipos de productos que requieren pruebas de tracción.
  4. La máquina está completamente protegida por placas fijas en la base de la cama y protectores con bisagras operados manualmente en la parte superior de la sección de la cama.
  5. Precisión de carga dentro de ±1%, capacidad pequeña dentro de ±0.5%,
  6. Con una estructura de carga inversa para calibrar la celda de carga en un espacio de compresión en lugar de quitar la celda de carga para calibrarla en otra prensa hidráulica, también mejora la precisión de la medición, ya que la celda de carga se calibrará en la máquina.

Modelo de máquinaTT-HTTM-1000
Las células de carga1,000kN
Rango de medición de carga2%-100%
Precisión de la indicación de carga± 1%
Repetibilidad de la indicación de carga± 0.2%
Distancia máxima entre accesorios6m
Rango de medición de desplazamiento1 mm (3.28 pies)
Resolución de desplazamiento0.001 mm
Precisión de desplazamiento± 0.5%
Rango de velocidad de movimiento (carga vacía)1-70mm / min
Rango de velocidad de movimiento (carga de prueba)1-50mm / min
Dimensiones (paquete de energía hidráulica)2 m (ancho) x 1 m (profundidad) x 1.4 m (alto)
Peso (paquete de energía hidráulica)350kg
Dimensiones (banco de pruebas de tracción)9 m (ancho) x 1 m (profundidad) x 0.6 m (alto)
Peso (banco de pruebas de tracción)15,000kg (33,000lb)
VOLTIOS3P+E+N, 380VAC/480VAC, 50Hz/60Hz
Temperatura de Funcionamiento–20 ℃ a +40 ℃
Método de protecciónAbrir abatible / Deslizar superpuesto

Solicitud de Cotizacion
