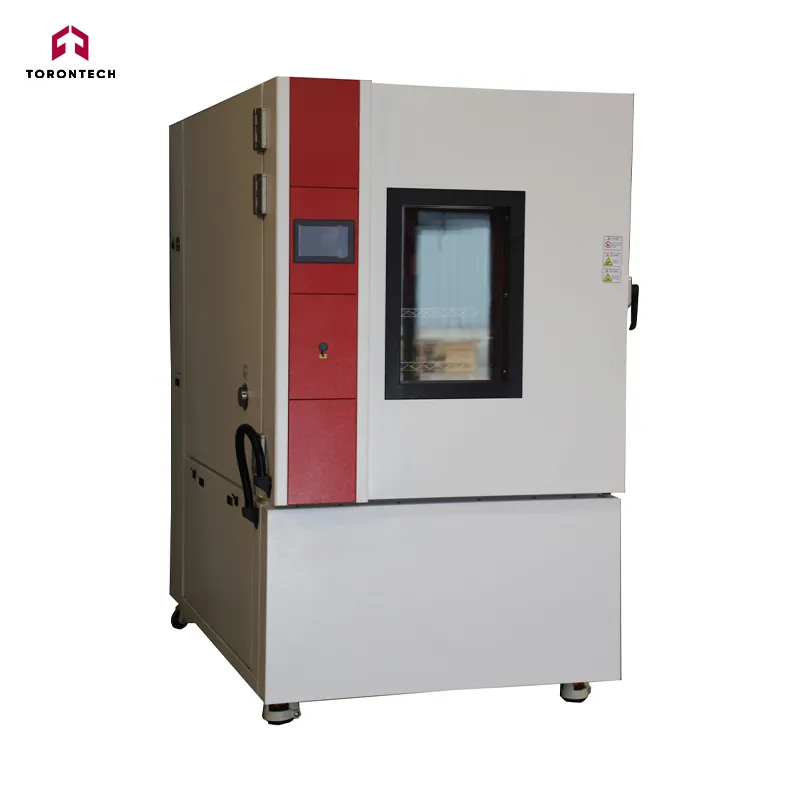

Cámara compacta de ciclo de temperatura para cables de fibra óptica: serie TTOFTCC-1000
Cámara compacta de ciclado de temperatura para cables de fibra óptica: la serie TTOFTCC-1000 está diseñada específicamente para realizar ciclado de temperatura en cables de fibra óptica. Este proceso evalúa cómo responde la atenuación de los cables a las variaciones de temperatura, lo que garantiza la estabilidad y la confiabilidad. La cámara está equipada con una amplia área de prueba, control avanzado de temperatura y variaciones mínimas de temperatura para obtener resultados precisos y consistentes.
La cámara está diseñada específicamente para realizar ciclos de temperatura en cables de fibra óptica y componentes relacionados, lo que permite evaluar la estabilidad de la atenuación ante cambios de temperatura. Cuenta con una cámara de prueba espaciosa, regulación precisa de la temperatura y fluctuaciones mínimas para garantizar resultados confiables.
Los cambios de atenuación en los cables de fibra óptica suelen deberse a deformaciones o tensiones debidas a diferencias en las tasas de expansión térmica de las fibras, los elementos de resistencia del cable y los materiales de revestimiento. Para abordar estos desafíos, la prueba simula las condiciones más exigentes para mediciones dependientes de la temperatura.
Esta prueba se puede utilizar para monitorear el comportamiento del cable dentro de los rangos de temperatura típicos encontrados durante el almacenamiento, el transporte y el uso. Además, puede evaluar la estabilidad de la atenuación dentro de un rango de temperatura ampliado, lo que garantiza un entorno libre de microcurvas para las fibras dentro de la estructura del cable.
- Visibilidad Mejorada: Diseñado con una gran ventana de vidrio que ofrece un ángulo de visión completo, tecnología anticondensación y una película de recubrimiento eléctrico hueca. Las luces incorporadas permiten la observación en tiempo real de las muestras de prueba durante la prueba.
- Aislamiento energéticamente eficiente: Equipado con espuma de PU de alta densidad y algodón de fibra de vidrio para preservar el calor, minimizando la pérdida innecesaria de energía.
- Interfaz amigable: Cuenta con una gran pantalla LCD para una operación sencilla, edición de programas y una función de cálculo automático de PID. Muestra mensajes de error para la resolución de problemas.
- Construcción de materiales de primera calidad: La cámara interior está fabricada en acero inoxidable SUS304 con acabado de espejo, mientras que la caja exterior está hecha de acero con un acabado pintado duradero. El mecanizado CNC de precisión garantiza un diseño elegante y duradero.
- Comunicación avanzada y capacidad de expansión: Incluye una interfaz RS-232 con compatibilidad con grabadoras para una funcionalidad mejorada y capacidades de pruebas dinámicas.
- Funciones de seguridad integrales: Equipado con protecciones de seguridad de múltiples niveles y memoria de corte de energía para operaciones ininterrumpidas.
- Sistema de refrigeración eficiente: Utiliza un compresor con refrigerantes ecológicos (R134a, R404a, R23). Incorpora un sistema de refrigeración de baja temperatura de doble circuito para un mejor rendimiento.
- Flujo de aire optimizado: Utiliza un potente ciclo de suministro de aire con ventilador de ala, que elimina las zonas muertas para garantizar una distribución uniforme de la temperatura y la humedad. El diseño del ciclo de viento estabiliza las condiciones rápidamente después de abrir la puerta.
- Control climático de alto rendimiento: Los sistemas independientes de calefacción, refrigeración, humidificación y deshumidificación mejoran la eficiencia, reducen los costos, extienden la vida útil del equipo y disminuyen las tasas de fallas.
Esta cámara proporciona precisión, durabilidad y eficiencia, lo que la hace ideal para pruebas confiables de ciclos de temperatura en diversas aplicaciones.
| Modelo | Serie TTOFTCC-1000 |
|---|---|
| Temperatura. Distancia | A: -20 °C ~ 95 °C B: -40 °C ~ 95 °C C: -60 °C ~ 95 °C Temperatura de almacenamiento: -70 °C ~ 95 °C |
| Precisión de medición de temperatura | ± 0.5 ° C |
| Fluctuación de temperatura | ± 2 ° C |
| Uniformidad de temperatura | ≤ 2.0 ° C |
| Velocidad de calentamiento (vacío) | 1-3.0 °C/min |
| Velocidad de enfriamiento (vacío) | 0.7-1 °C/min |
| Dimensiones interiores (An. × Pr. × Al. mm) | 450 450 × × 500 600 600 × × 700 700 800 × × 900 800x1000x1000 1000 1000 × × 1000 o bajo pedido |
| Dimensiones exteriores (An. × Pr. × Al. mm) | 650 1100 × × 1450 800 1200 × × 1700 1200 1400 × × 2000 1300 1600 × × 2100 1500 1600 × × 2100 |
| Puerta abierta (Unidad de un par) | 1000 mm × 1000 mm (ancho × alto) |
| Peso de la cámara | Aprox. 1000 kg |
| Material interior | Placa de acero inoxidable (SUS304) |
| Material exterior | Placa de acero inoxidable (SUS304) |
| Acústico | espuma rígida |
| Sistema de refrigeración | Compresor hermético, sistema de refrigeración de una sola etapa |
| Exhibición | LCD |
| Dispositivos de seguridad | No hay disyuntor de fusibles en el relé de sobrecarga del refrigerador. Interruptor de alta presión de refrigeración, protector contra sobretemperatura, Relé de protección, Fusible de protección, Protector de nivel de agua, Protector contra sobrecalentamiento, Alarma |
| Accesorios | Ventana de visualización, estantes (2 piezas ajustables libremente), puerto de cable (Ø20 mm), lámpara de cámara |
| VOLTIOS | CA 380 V ±10 por ciento 50/60 Hz |
| Nota: | X* = Rango de temperatura (A/B/C/D) XXX* = Ancho interior (An. mm), 450/600/700/800/1000 |
