Probador de abrasión de Los Ángeles - Máquina de abrasión LA

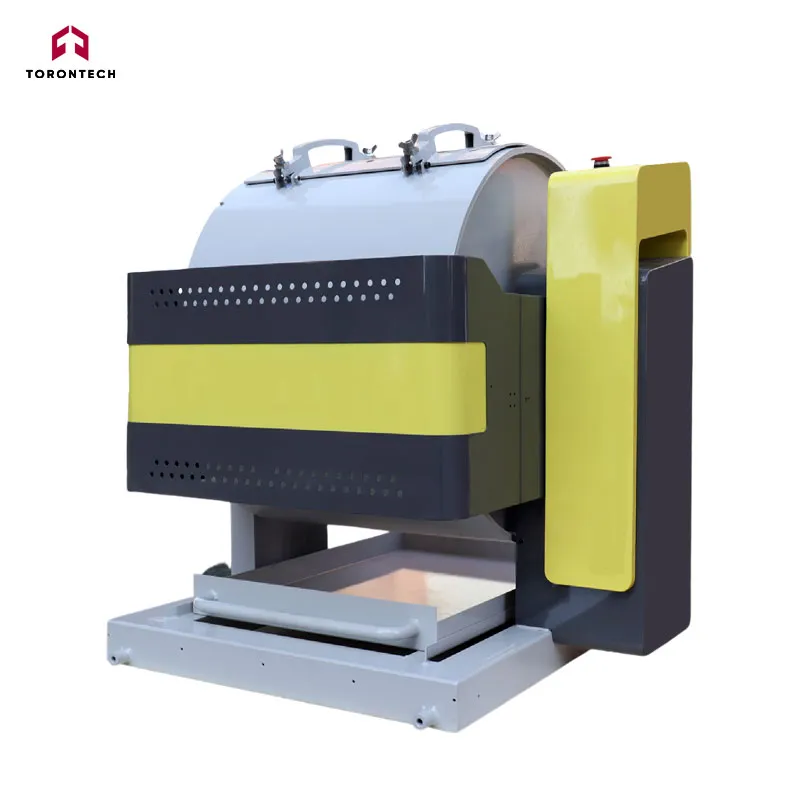

Probador de abrasión de Los Ángeles - ToronLA™ C131
El probador de abrasión de Los Ángeles (ToronLA™ C131) mide la resistencia de los agregados gruesos a la abrasión, el impacto y la molienda antes de su uso en pavimentos, hormigón o balasto ferroviario. Los laboratorios de materiales, los productores de agregados y las agencias de carreteras lo utilizan para calificar proveedores y verificar el material recibido. La máquina ejecuta el método de prueba definido en ASTM C131 y EN 1097-2. Los resultados se expresan como un único valor de pérdida porcentual que los especificadores pueden comparar entre diferentes canteras.
Torontech fabrica esta máquina de abrasión LA con un tambor de acero laminado de 12 mm de espesor, 710 mm de diámetro interior y 510 mm de longitud interna. Un motor eléctrico con reductor de velocidad hace girar el tambor entre 31 y 33 rpm. El operario preconfigura el número de revoluciones en un contador automático antes de comenzar el proceso. El exterior con recubrimiento en polvo protege la estructura del polvo y del desgaste diario del taller.
La configuración estándar utiliza un conjunto de 12 cargas abrasivas dimensionadas según los métodos ASTM y CNR, y opcionalmente se ofrece un conjunto de cargas EN. Una bandeja de acero facilita la descarga de las muestras después de cada ensayo. Los laboratorios que requieran niveles de ruido reducidos pueden añadir una cabina de seguridad y reducción de ruido. Las opciones de alimentación incluyen voltajes de 220 V y 110 V.
Aplicaciones
El ToronLA™ C131 es ideal para cualquier laboratorio que necesite una medición reproducible de la resistencia de los agregados. Sus usos típicos abarcan desde la aprobación rutinaria de fuentes de abastecimiento hasta el diseño de mezclas y la investigación.
- Ensayo de áridos: determina la resistencia a la abrasión y la dureza de la piedra triturada, la grava y otros áridos de construcción.
- Ingeniería de carreteras y caminos: evalúa la durabilidad de los agregados para pavimentos, carreteras y pistas de aeropuertos.
- Diseño de mezclas de hormigón y asfalto: confirma que un agregado candidato es adecuado para la mezcla antes de que comience la producción.
- Evaluación del balasto ferroviario: comprueba la resistencia mecánica del balasto que debe soportar cargas repetidas en la vía.
- Quality Control: verifica la producción de la cantera y la planta según las normas ASTM C131, EN 1097-2 y las especificaciones del proyecto.
- Investigación y desarrollo: compara el rendimiento agregado y apoya la selección de materiales para proyectos de infraestructura.

Estándares
El ToronLA™ C131 cumple con los principales métodos de prueba estadounidenses y europeos para la prueba de Los Ángeles. Esta compatibilidad permite que una sola máquina sea compatible con proyectos especificados bajo diferentes códigos nacionales.
- ASTM C131 - Método de ensayo estándar para la resistencia a la degradación de agregados gruesos de tamaño pequeño por abrasión e impacto en la máquina de Los Ángeles.
- EN 1097-2 - Ensayos para determinar las propiedades mecánicas y físicas de los áridos, Parte 2: Métodos para determinar la resistencia a la fragmentación
- NF P18-573 - Agregados: Prueba de Los Ángeles
- UNE 83 114 - Norma española para el ensayo de Los Ángeles sobre áridos
- UNI 8520-19 - Norma italiana para el ensayo de Los Ángeles sobre áridos para hormigón.
- CNR n.º 34 - Método del Consejo Nacional de Investigación de Italia para la prueba de Los Ángeles
Características principales
El ToronLA™ C131 combina un robusto conjunto de tambor con controles sencillos. Cada una de estas características garantiza condiciones de prueba uniformes y un manejo seguro y rápido.
- Contador de revoluciones digital automático: permite al operador preestablecer la duración de la prueba y muestra el conteo durante la misma, de modo que cada muestra recibe el mismo número de revoluciones.
- Tambor de acero de alta resistencia de 12 mm: soporta impactos repetidos de esferas y mantiene su geometría interna durante años de uso.
- Estructura base robusta: mantiene la máquina estable mientras el conjunto de 340 kg gira bajo carga.
- Motor con reductor de velocidad: mantiene la velocidad del tambor entre 31 y 33 rpm, dentro del rango que requieren los métodos de prueba.
- Abertura de tambor de longitud completa: proporciona un acceso claro para cargar la muestra y la carga, así como para limpiar las partículas finas.
- Cubierta protectora: cierra la abertura durante el funcionamiento para contener el polvo, reducir el ruido y proteger al operador.
- Bandeja de descarga de acero: recoge la muestra y las esferas en el momento de la descarga, lo que reduce los derrames y la pérdida de finos.
- Acabado con recubrimiento en polvo: resiste la corrosión y la abrasión en laboratorios de agregados con mucho polvo.
- Juegos de carga ASTM y EN: permiten que una sola máquina ejecute métodos americanos, italianos y europeos.
- Disponibilidad de doble voltaje: compatible con alimentación de laboratorio de 220 V o 110 V sin transformador externo.
Teoría y método
El ensayo de Los Ángeles mide la degradación de los agregados bajo abrasión, impacto y molienda combinados. El operario introduce una muestra clasificada y pesada en el tambor junto con una carga de esferas de acero. El número de esferas depende de la granulometría de la muestra. A continuación, el tambor gira a una velocidad fija durante un número determinado de revoluciones, normalmente 500 según la norma ASTM C131.
Una placa de soporte dentro del tambor eleva el agregado y las esferas a medida que este gira. Cerca del punto más alto de la rotación, la carga cae hacia el lado opuesto, produciendo un efecto de impacto y trituración. El contenido rueda entonces a lo largo de la pared del tambor, donde las partículas rozan entre sí y contra las esferas. Este ciclo se repite en cada revolución, de modo que las partículas débiles o friables se desintegran en partículas finas.
Tras el proceso, el operario tamiza el material con un tamiz de 1.70 mm (n.º 12), lava, seca y pesa la porción retenida. La pérdida se calcula como (masa original − masa retenida) ÷ masa original × 100. Un valor menor indica un árido más resistente. El tamaño y la velocidad del tambor controlan la altura de caída y la energía de impacto, razón por la cual la ToronLA™ C131 admite 710 × 510 mm y funciona a 31-33 rpm.
Especificaciones técnicas
Parámetro | Especificación |
Modelo | ToronLA™ C131 |
Dimensiones internas del tambor | 710 mm de diámetro × 510 mm de longitud (±5 mm) |
Espesor de la pared del tambor | 12 mm, acero laminado |
velocidad de rotación | 31 a 33 rpm |
Accionamiento | Motor eléctrico con reductor de velocidad |
Control de la revolución | Contador digital automático, programable. |
Cargas abrasivas (estándar) | Juego de 12: 7 piezas de 1 13/16 pulg. (46.0 mm) y 5 piezas de 1 7/8 pulg. (47.6 mm), según ASTM y CNR. |
Cargas abrasivas (opcional) | Juego de 12: 1 7/8 pulg. (47.6 mm), según EN |
dimensiones exteriores | 942 x 959 × 948 mm |
Alimentación eléctrica | 220 V CA, 50/60 Hz, 750 W (110 V disponible) |
Peso | 340 kg |
Termine | Con recubrimiento de polvo |
Accesorios y repuestos
Las piezas de repuesto se piden por separado.
Parámetro | Mareas Ideales para Lecciones |
42-5305/01A1 | Juego de cargas abrasivas ASTM/CNR (7 × 1 13/16 pulg., 5 × 1 7/8 pulg.) |
42-5305/01A2 | Juego de carga abrasiva EN 1097-2, 1 7/8 pulg. |
42-5305/01A3 | Armario de seguridad y reducción de ruido, 110 kg |
42-5305/01A4 | Bandeja de acero para descarga de muestras |
42-5305/01A5 | Cubierta protectora |
