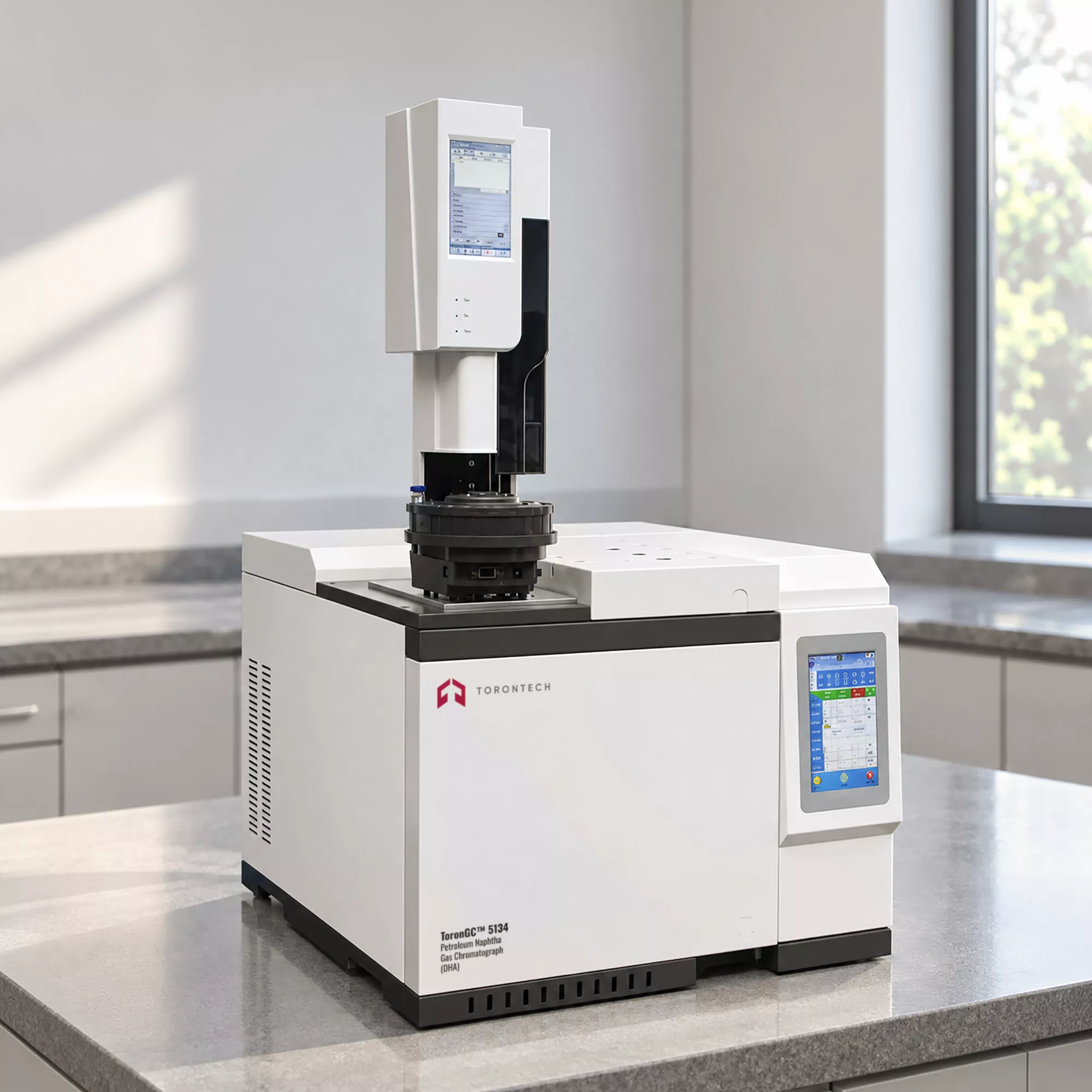

石脑油气相色谱仪 (DHA) - ToronGC™ 5134
适用于石油石脑油至正壬烷的详细烃类分析仪
ToronGC™ 5134 石油石脑油气相色谱仪可识别并定量分析炼油厂、石化厂和燃料实验室所需的石脑油和汽油中的各种烃类化合物。它遵循 ASTM D5134 标准中针对石脑油至正壬烷的详细烃类分析 (DHA) 方法。此外，它还支持 ASTM D6733 标准，用于分析火花点火发动机燃料中的各种组分。每次运行都会提供样品的逐峰分解结果。分析人员利用这些分解结果将分析结果归类为烷烃、烯烃、环烷烃和芳烃 (PONA)。
Torontech 的 ToronGC™ 5134 采用甲基硅氧烷键合相熔融石英毛细管柱、氦气载气和火焰离子化检测器 (FID)。长毛细管柱能够分离数百种洗脱时间相近的化合物，而填充柱则会将这些化合物合并在一起。电子压力控制 (EPC) 可保持载流稳定，从而确保稳定的保留时间。PONA3000 软件会将每个峰与保留指数库进行匹配。最终生成完整的成分分析报告，适用于过程控制和产品认证。
7英寸彩色触摸屏采用英文界面，用于日常操作。仪器上的10/100M以太网端口可将其连接到实验室网络。IBrainChrom工作站增加了一个Modbus RTU服务器，可将结果传输到工厂分布式控制系统（DCS）。模块化设计可兼容可选的TCD、ECD、FPD和NPD检测器，因此该平台可根据新的测试需求进行扩展。Torontech向美国和加拿大的炼油和燃料实验室供应ToronGC™ 5134。
石油脑油气相色谱仪 (DHA) - ToronGC™ 5134 应用
ToronGC™ 5134 适用于任何需要轻质石油馏分各组分数据的操作。典型用户包括以下行业和实验室。
- 催化重整控制：跟踪重整器进料和重整气中的环烷烃转化率和芳烃收率，以调节装置反应强度
- 异构化单元监测：测量支链烷烃和正构烷烃的比例，以确认异构化性能
- 汽油调和：提供调和模型用于计算辛烷值、挥发性和监管规范的组分数据。
- 蒸汽裂解原料评估：评估石脑油成分，以预测采购前的乙烯和丙烯收率。
- 原油和凝析油分析工作：对轻质石脑油馏分进行表征，以支持原油估值和炼厂规划。
- 燃油认证与合规：提供符合 ASTM D6733 标准的火花点火燃油质量项目组件报告
- 第三方检测实验室：提供DHA检测结果，用于客户证书、故障排除和争议解决。
- 催化剂与工艺研究：在评估新型催化剂或操作条件时，对产品方案进行比较
标准
ToronGC™ 5134 的设计符合 ASTM 毛细管气相色谱法，可用于对石脑油和火花点火燃料进行详细的烃类分析。实验室在安装和验证过程中应确认其符合各标准的最新版本。
- ASTM D5134 - 毛细管气相色谱法通过正壬烷对石油脑油进行详细分析的标准试验方法
- ASTM D6733 - 50米毛细管高分辨率气相色谱法测定火花点火发动机燃料中各组分的标准试验方法
石脑油气相色谱仪 (DHA) - ToronGC™ 5134 主要特点
ToronGC™ 5134 将高分辨率毛细管分析法与联网控制系统和专用 DHA 软件相结合。以下各项功能均支持准确、可重复的石脑油成分分析。
- 7英寸彩色触摸屏，可选电阻式触摸，采用全英文界面。
- 采用先进的 10/100M 自适应以太网通信接口和内置 IP 协议栈，便于建立局域网，实现远距离数据传输。
- 配备 IBrainChrom 工作站，支持同时运行多台色谱仪（最多 253 台）进行数据处理和计数控制。IBrainChrom 工作站内置 ModbusRTU 服务器，可将分析结果无缝连接到 DCS（分布式控制系统）。
- 采用模块化设计，便于升级。可选配高性能检测器，包括FID、TCD、ECD、FPD和NPD检测器，以满足复杂样品分析的需求。传统的指针式压力表完全被EPC技术取代，用于控制气路，确保气路故障自保护、自动点火、熄火自动检测和气路自动开启，实现一键启动。
- 定时启动程序使得配备采样组件时，可以轻松在线分析气体和液体样品。
软件功能：
- 汽油 PONA 分析方法用于分析汽油组分的组成，其中 P 代表石蜡，O 代表烯烃，N 代表环烷烃，A 代表芳烃，以及单个烃类化合物。
- 相对保留指数法常用于汽油各成分的定性测定。
- 每个仪器独立计算并保存标准库索引。
- PONA3000汽油分析软件在同一坐标系中显示标准图和样品图。色谱图的上下峰相互对应，使定性分析结果一目了然。该软件操作简便，易于学习。
理论与方法
详细的烃类分析依赖于高分辨率毛细管气相色谱法。进样器将少量石脑油样品汽化，氦气将其带入涂有甲基硅氧烷固定相的长熔融石英色谱柱。这种非极性固定相主要根据沸点分离化合物，分子形状则进一步增强了选择性。沸点几乎相同的异构体仍会在略微不同的时间洗脱。狭窄的柱径和均匀的薄涂层保证了每个峰的尖锐度，从而实现分离。
火焰离子化检测器（FID）利用氢气和空气混合火焰燃烧色谱柱流出物。碳氢化合物分子在火焰中形成离子，收集电极测量由此产生的电流。FID响应与碳含量密切相关，因此分析人员可以使用简单的响应因子将峰面积转换为质量百分比。这种近乎均匀的响应使得FID非常适合分析含有数百种碳氢化合物的样品。电子数据系统记录信号并对每个峰进行积分。
鉴定采用相对保留指数而非原始保留时间。软件会将每个峰与同一运行中的正构烷烃进行比对，从而校正流速或色谱柱条件的微小变化。每台仪器在设置过程中都会构建并存储其自身的标准索引库。PONA3000 将参考色谱图和样品色谱图叠加在同一轴上，匹配的峰则显示在上方和下方。分析人员随后可以查看分配结果，并报告各个组分和 PONA 组的总和。
石油石脑油气相色谱仪 (DHA) - ToronGC™ 5134 技术规格
参数 | ToronGC™ 5134 |
测试方法 | ASTM D5134、ASTM D6733 |
样品类型 | 石油脑油和火花点火发动机燃料 |
分析范围 | 单个烃类化合物（直至正壬烷）；PONA 基团总量 |
列类型 | 甲基硅氧烷键合相熔融石英毛细管柱 |
载气 | 氦 |
标准检测器 | 火焰离子化检测器 (FID) |
可选探测器 | TCD、ECD、FPD、NPD |
气体控制 | 带气体回路保护的电子压力控制（EPC） |
点火 | 自动启动，带熄火保护和一键启动功能 |
展示 | 7英寸彩色触摸屏（可选电阻式），英文界面 |
仪器通讯 | 10/100M 自适应以太网，内置 IP 协议栈 |
DCS接口 | 通过 IBrainChrom 工作站上的 Modbus RTU 服务器 |
打标工作站 | IBrainChrom，可同时连接多达 253 台色谱仪，并内置 Modbus RTU 服务器 |
DHA软件 | PONA3000 具有相对保留指数鉴定和色谱图叠加功能 |
创业公司 | 用于在线分析的定时启动程序（采样组件可选） |
配置：
| 名称 | 单位 | 数量。 |
| 主力户型 | 套 | 1 |
| Ф5×20 10A 保险丝 | 片 | 1 |
| 微型打印机 | 套 | 1 |
| 测试杯 | 片 | 1 |
| 点火器 | 片 | 1 |
