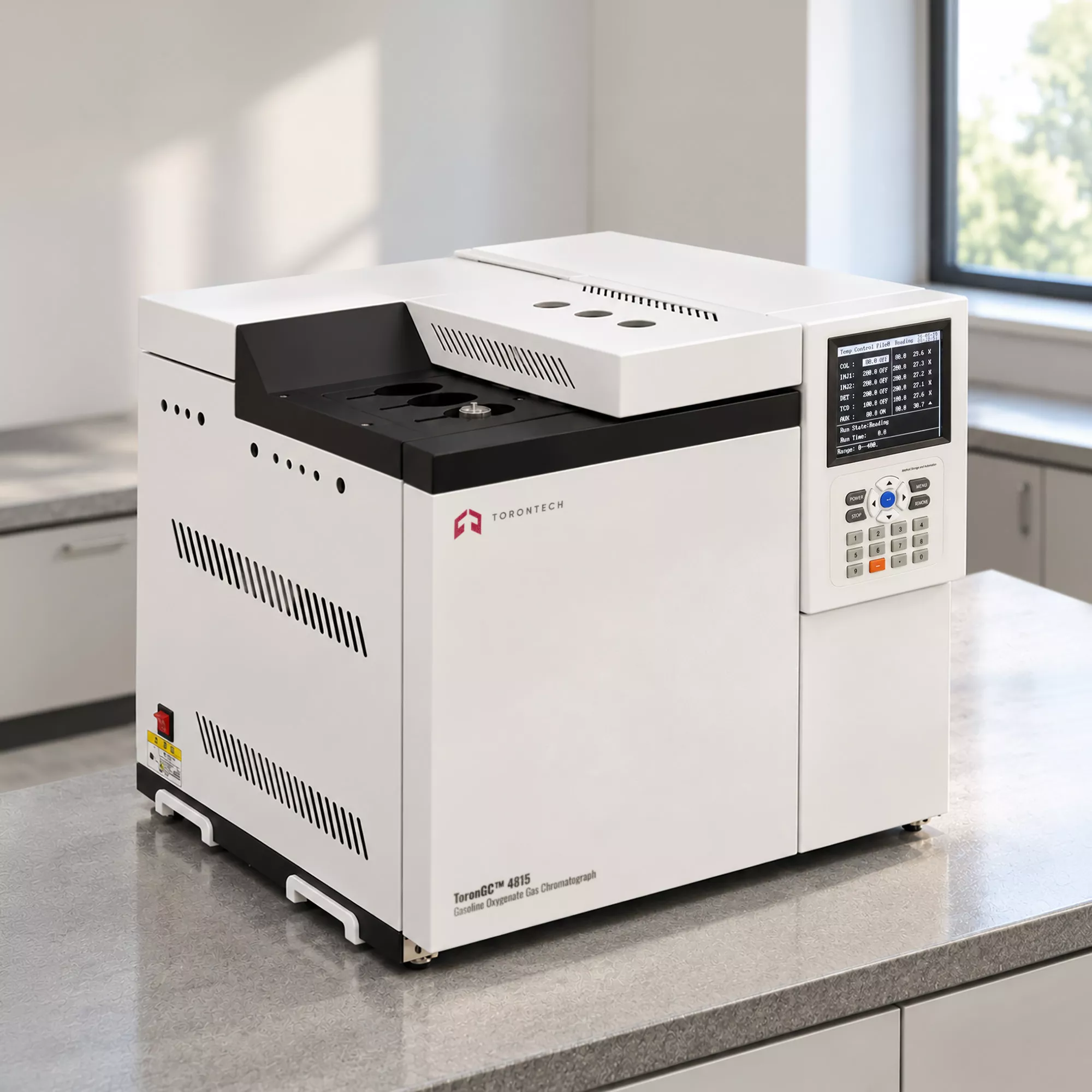

汽油含氧化合物气相色谱仪 - ToronGC™ 4815
ToronGC™ 4815 汽油含氧化合物气相色谱仪用于测量成品汽油中的醚类和醇类，适用于炼油厂、燃料终端和检测实验室。它遵循 ASTM D4815 标准方法，可测定 MTBE、ETBE、TAME、DIPE、叔戊醇以及 C1 至 C4 醇类。调配商添加这些含氧化合物是为了提高辛烷值并减少尾气排放。由于其种类和浓度受到监管，实验室需要在燃料上市前获得准确的数据。含氧化合物的含量还会影响车辆的驾驶性能、蒸气压、相分离和蒸发排放。
Torontech 的 ToronGC™ 4815 以极性 TCEP 预柱、高温十通反冲洗阀和火焰离子化检测器 (FID) 为核心构建而成。预柱可截留含氧化合物，而轻烃则可顺利通过并排出。随后，一根 50 米长的毛细管柱用于分离目标化合物进行定量分析。该硬件也支持符合 ASTM D5580 标准的芳烃分析，因此一个平台即可涵盖两种常用的汽油分析方法。该系统最多可容纳三个检测器，方便未来扩展。
六个独立的温度区域，配合七级编程，使分析人员能够精确地调整每种方法。自诊断和过温保护功能可在长时间无人值守运行期间保护仪器。该软件包包含校准标准品、色谱工作站软件以及氢气和空气发生器。实验室安装后即可立即开始验证性测试。Torontech 为燃料实验室提供 ToronGC™ 4815。
汽油含氧化合物气相色谱仪 - ToronGC™ 4815 应用
ToronGC™ 4815 适用于对含氧汽油进行调配、认证或监管的作业。典型用户包括以下行业和实验室。
- 炼油厂 Quality Control：在放行前验证混合油流中的醚和醇含量，以确认重整汽油的氧含量规格。
- 燃料终端和混合作业：检查飞溅混合或在线喷射过程中乙醇、甲基叔丁基醚和其他含氧化合物的比例
- 独立检测实验室：开展符合 ASTM D4815 和 D5580 标准的分析，为燃料营销商和监管机构提供所需的证书。
- 监管和环境监测：支持重整汽油计划下的含氧化合物和苯的报告
- 含氧化合物生产：确认MTBE、ETBE、TAME和醇类混合成分的纯度和浓度
- 石油化工研发：对实验性汽油配方和替代含氧化合物进行表征
- 货物交接检验：根据合同规定检查汽油货物的含氧化合物和芳烃含量。
标准
ToronGC™ 4815 的设计符合 ASTM 汽油气相色谱分析含氧化合物和芳烃的测试方法。实验室在安装和校准过程中应根据各标准的最新版本确认其符合性。
- ASTM D4815 - 气相色谱法测定汽油中甲基叔丁基醚 (MTBE)、乙基叔丁基醚 (ETBE)、三甲基乙二胺四乙酸 (TAME)、二异丙基甲苯 (DIPE)、叔戊醇和 C1 至 C4 醇的标准试验方法
- ASTM D5580 - 气相色谱法测定成品汽油中苯、甲苯、乙苯、对/间二甲苯、邻二甲苯、C9及更重芳烃和总芳烃的标准试验方法
汽油含氧化合物气相色谱仪 - ToronGC™ 4815 主要特点
ToronGC™ 4815 结合了专用含氧色谱柱组、实验室级温度控制和安全功能。以下各项功能均有助于实现可靠、可重复的燃料分析。
- TCEP预柱和十端口反冲洗：在分析柱之前去除轻烃，从而避免含氧化合物峰受到干扰。
- 双方法平台：可在同一台仪器上运行 ASTM D4815 含氧化合物和 ASTM D5580 芳烃测定，从而减少设备购置和实验台空间占用。
- 六个独立温区：分别控制汽化室和毛细管汽化室的温度，并具有七级程序升温功能，以实现方法的灵活性。
- 英文液晶显示屏：实时显示每个区域的温度和状态，以便操作人员一目了然地确认状况。
- 开机自诊断：启动时运行自检并持续监控故障，然后定位问题并发出警报。
- 过温保护：如果任何区域的温度超过设定值，则会关闭加热系统并发出警报。
- 垂直蒸发室：限制热量传递到烤箱内，从而实现更稳定的保温时间
- 自动后门冷却：在两次烘烤之间，自动调节烤箱门角度，使炉内温度快速恢复到接近环境温度。
- 灵活的进样口：可连接填充柱、玻璃衬管，并支持毛细管分流/不分流进样，带有隔膜清洗装置和可选的气体采样阀。
- 可扩展气体通道：可为多达三个检测器提供稳定的载气和检测气体。
- 完整入门套装：包含校准标准件、工作站软件以及氢气和空气发生器。
理论与方法
汽油中含有少量极性含氧化合物，而大部分为非极性烃类。由于许多烃类与目标醚类和醇类同时洗脱，因此单根色谱柱无法将其完全分离。ToronGC™ 4815 采用双柱反冲洗设计解决了这一问题。样品首先进入极性 TCEP 预柱，该预柱能有效保留含氧化合物，而轻烃则快速通过。这些轻烃在到达分析柱之前被排出。
十通阀按预设时间切换流量，使载气反向流经预柱。这种反吹将保留的含氧化合物和较重的烃类送入毛细管分析柱。在那里，化合物根据沸点和极性分离成不同的峰。保留时间用于识别每种化合物。同样的双柱方法也适用于 ASTM D5580 标准，其中阀门定时用于排出醚类和轻醇，以避免它们干扰芳烃的分析结果。
火焰离子化检测器（FID）利用氢气和空气混合火焰燃烧色谱柱流出物。含碳分子形成离子，收集电极测量由此产生的电流。该电流与碳含量成正比，因此FID对含氧化合物和芳烃均具有高灵敏度。工作站对每个峰进行积分，并与校准标准进行比较，从而得出浓度值。专用的氢气和空气发生器可保持火焰稳定，确保定量分析的可重复性。
汽油含氧化合物气相色谱仪 - ToronGC™ 4815 技术规格
参数 | ToronGC™ 4815 |
测试方法 | ASTM D4815、ASTM D5580 |
外形尺寸（长×高×宽） | 500×480×470毫米 |
柱式烘箱尺寸（长×高×深） | 240×250×155毫米 |
立柱安装间距 | 152.4 毫米（6 英寸标准接口） |
仪器重量 | 40 kg |
烤箱温度范围 | 环境温度范围：+8°C 至 400°C，以 1°C 为增量设定 |
温度控制区 | 6个独立区域，7段式程序控温 |
程序控制加热速率 | 升温速率为 0.1 至 50°C/分钟，增量为 0.1°C/分钟 |
程序保持时间 | 用户自定义 |
温度稳定性 | 环境温度变化 10°C 或电源电压变化 10% 时，温度精度为 ±0.1°C |
温度梯度 | ±1%（100°C 至 350°C） |
探测器 | FID |
FID 检测限 | ≤1 × 10⁻¹¹ g/s（苯） |
FID噪声 | ≤0.02毫伏 |
FID漂移 | ≤0.1 mV/h |
注射系统 | 分流/不分流毛细管注射器（SPL） |
反冲洗阀 | 高温十通阀（VICI） |
前列 | TCEP 预柱（Restek 色谱柱硬件） |
分析柱 | 毛细管，50 米 × 0.53 毫米 × 3.0 微米 |
最大探测器 | 3 |
工作环境温度 | 5°C至35℃， |
相对湿度 | ≤85％ |
电源 | 220伏交流电±10%，50赫兹±0.5赫兹 |
最大耗电量 | 2000W 瓦 |
标准配置
名称 | 数量 | 描述 |
气相色谱仪主机 | 1 | 英文液晶显示屏，断电参数记忆，自诊断，过温报警，自动后门冷却 |
探测器 | 1 | 火焰离子化检测器 (FID)，检测限 ≤1 × 10⁻¹¹ g/s（苯），噪声 ≤0.02 mV，漂移 ≤0.1 mV/h |
注射系统 | 1 | 分流/不分流毛细管注射器（SPL） |
反冲洗切换系统 | 1 | 高温十通阀（VICI） |
前列 | 1 | TCEP预柱 |
分析柱 | 1 | 毛细管柱，50 m × 0.53 mm × 3.0 µm |
校准标准 | 1 | 汽油中含氧化合物标准样品 |
打标工作站 | 1 | 色谱数据采集和处理软件 |
氢气发生器 | 1 | 高纯度氢气，99.995% |
空气发生器 | 1 | 干燥、无油零空气 |
