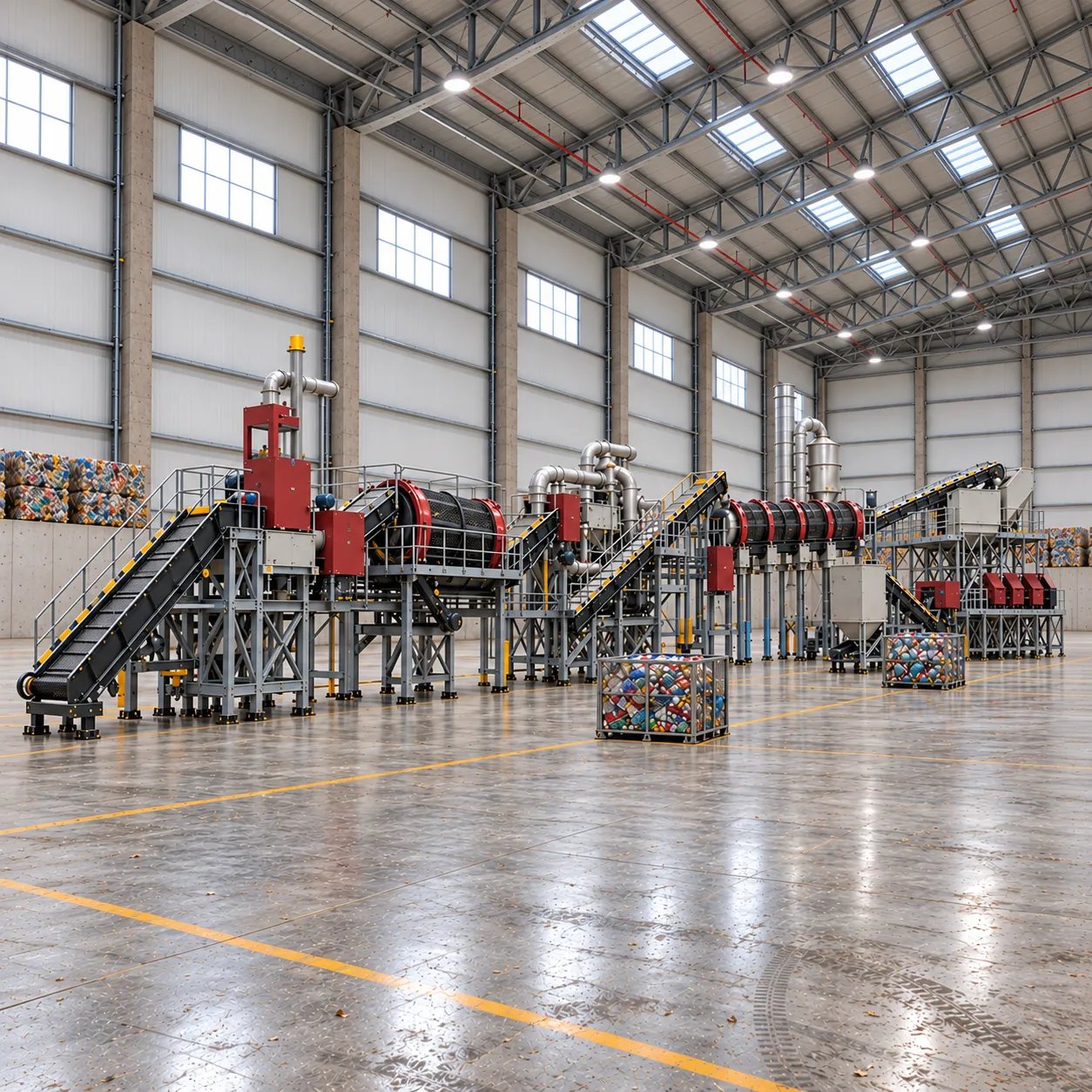

Biomasseverarbeitungssystem - ToronBPS™ 300M
Biomasseverarbeitungssystem - ToronBPS™ 300M
Biomasseverarbeitungssystem für Vergasung und Mitverbrennung
Dieses Biomasse-Verarbeitungssystem zerkleinert land- und forstwirtschaftliche Abfälle zu feinen Partikeln für die Vergasung und Mitverbrennung. Betreiber von Vergasungsanlagen, Kraftwerke mit Biomasse-Mitverbrennung und Biomassebrennstoffverarbeiter nutzen es, um sperrige Rohstoffe in einem kontinuierlichen Prozess zu feinem Pulver, Pellets oder Briketts zu verarbeiten. Torontech hat das System um einen Doppelwellenzerkleinerer, einen Ultrafeinzerkleinerer und optionale nachgeschaltete Einheiten zum Sieben, Trocknen und Formen herum entwickelt.
Metallkettenförderer oder Greifer befördern die Biomasse in den Doppelwellenzerkleinerer, wo das Material durch Scheren, Reißen und Extrudieren zerkleinert wird. Ein Förderband transportiert das zerkleinerte Material zu einem Gleichverteiler, der den Materialfluss glättet, bevor das Material in den Feinstzerkleinerer gelangt. Nach der Feinvermahlung erreicht das Material eine Partikelgröße von 5 mm oder feiner und eignet sich für die Vergasung oder die Weiterverarbeitung zu Pellets.
Die Anlage läuft kontinuierlich mit intelligenter Betriebs- und Wartungsüberwachung. Optionale Einheiten lassen sich je nach Bedarf hinzufügen: eine Trommelsiebmaschine und ein Magnetabscheider zur Siebung und Entfernung von Verunreinigungen, ein Trocknungssystem zur Reduzierung des Feuchtigkeitsgehalts sowie eine Pelletpresse mit Gegenstromkühler zur Pelletierung. Dank dieser modularen Konfiguration kann das Produktformat an die Anforderungen des jeweiligen Vergasungs- oder Mitverbrennungsprozesses angepasst werden – von feinem Pulver bis hin zu gepressten Pellets oder Briketts.
Biomasseverarbeitungssystem – ToronBPS™ 300M Anwendungen
Dieses Biomasseverarbeitungssystem dient Betrieben, die land- oder forstwirtschaftliche Abfälle auf eine einheitliche Partikelgröße für die Verwendung als thermisches oder Vergasungs-Einsatzmaterial reduzieren müssen.
- Vorbereitung des Vergasungsrohstoffs: reduziert Biomasse auf 5 mm oder feiner zur Verwendung in Vergasungsprozessen zur Herstellung von Synthesegas oder anderen Folgeprodukten
- Mitverbrennung von Biomasse in Kraftwerken: Bereitet Biomasse einheitlicher Größe für die Mitverbrennung zusammen mit Kohle oder anderen Primärbrennstoffen in Kraftwerkskesseln vor
- Recycling von land- und forstwirtschaftlichen Abfällen: verarbeitet Erntereste und forstwirtschaftliche Nebenprodukte zu einem nutzbaren Rohstoff anstatt sie im Freien zu verbrennen oder auf Deponien zu entsorgen.
- Biomasse-Pellet- und Brikettproduktion: liefert feines, getrocknetes Ausgangsmaterial an eine Pelletieranlage zur Herstellung von Biomassepellets oder -briketts
- Kontinuierliche Verarbeitung von Biomassebrennstoffen: Unterstützt Anlagen, die mit minimalem manuellem Eingriff kontinuierlich betrieben werden.
Biomasseverarbeitungssystem - ToronBPS™ 300M Hauptmerkmale
Dieses Biomasseverarbeitungssystem kombiniert Zerkleinern, Sieben, Trocknen und optionales Pelletieren in einer modularen, kontinuierlich arbeitenden Anlage.
- Intelligente Bedienung und Wartung: Überwacht den Linienbetrieb für einen kontinuierlichen, störungsarmen Betrieb
- Dauerbetrieb: Konzipiert für den kontinuierlichen Betrieb anstatt für Batch-Zyklen, um eine gleichmäßige Rohstoffausbeute zu gewährleisten.
- Sauberere ProduktionDie integrierte Staub- und Verunreinigungsabscheidung reduziert die Freisetzung von Partikeln und verbessert die Reinheit des Endprodukts.
- Zweistufiges ZerkleinernEin Zweiwellenzerkleinerer, dem ein Ultrafeinzerkleinerer nachgeschaltet ist, reduziert das Material auf 5 mm oder feiner.
- Optionale Siebung und Entfernung von VerunreinigungenEine Trommelsiebanlage und ein Magnetabscheider können hinzugefügt werden, um zu großes Material und Eisenverunreinigungen zu entfernen.
- Optionales Trocknungssystem: reduziert den Feuchtigkeitsgehalt des Ausgangsmaterials vor der Pelletierung oder Vergasung
- Optionale Pelletierung mit GegenstromkühlungEine Pelletpresse mit Gegenstromkühler kann so konfiguriert werden, dass gekühlte, stabile Biomassepellets oder -briketts hergestellt werden.
Theorie und Methode
Der Doppelwellenhäcksler zerkleinert Rohbiomasse durch kombiniertes Scheren, Reißen und Extrudieren anstatt durch einen einzigen sauberen Schnitt. Zwei gegenläufige Wellen ziehen land- und forstwirtschaftliche Abfälle ein und führen sie zwischen ineinandergreifenden Schneidmessern hindurch. So werden faserige Materialien und solche mit unterschiedlicher Dichte zerkleinert, ohne dass es zu Verwicklungen oder Verstopfungen kommt, wie sie bei einem schnelllaufenden Einzelmesser bei langen Fasern oder Ästen auftreten würden.
Der Ultrafeinzerkleinerer führt nach der Gleichverteilung des Materials durch den Verteiler eine zweite Zerkleinerungsstufe durch und vermahlt das vorzerkleinerte Material auf 5 mm oder feiner. Durch die Verarbeitung eines bereits reduzierten, gleichmäßig zugeführten Materialstroms erzielt der Ultrafeinzerkleinerer eine kleinere und gleichmäßigere Partikelgröße als bei einer vollständigen Zerkleinerung in einem einzigen Schritt.
Bei Verwendung der optionalen Pelletpresse wird das fein gemahlene Material unter mechanischem Druck durch eine Matrize verpresst. Anschließend senkt der Gegenstromkühler die Temperatur der frisch geformten Pellets, bevor diese weiterverarbeitet oder gelagert werden. Die Kühlung stabilisiert die Pelletstruktur, da die heiß aus der Presse kommenden Pellets weicher und bruchgefährdeter sind, bis sie abgekühlt und ausgehärtet sind.
Biomasse-Verarbeitungssystem - ToronBPS™ 300M Technische Spezifikationen
| Komponente | Beschreibung |
|---|---|
| Fütterungsmethode | Metallkettenförderer oder Greifer |
| Primärreduktion | Doppelwellen-Zerkleinerer (Scheren, Reißen, Extrudieren) |
| Intralogistik | Förderband, Materialteiler |
| Sekundärreduktion | Ultrafeiner Zerkleinerer |
| Screening (optional) | Trommelschirm |
| Entfernung von Verunreinigungen (optional) | Magnetabscheider |
| Trocknen (Optional) | Trocknungsanlage |
| Formteil (optional) | Pelletpresse mit Vertriebspartner |
| Kühlung (optional) | Gegenstromkühler |
| Staubkontrolle | Staubfänger |
| Ausgabeformat | 0-60 Mesh Feinpulver, 1-30 mm Stroh, Biomassepellets oder Biomassebriketts, je nach Konfiguration |
| Basispartikelgröße (Feinvermahlung) | ≤5 mm |
