LPG-Kohlenwasserstoff-Gaschromatograph

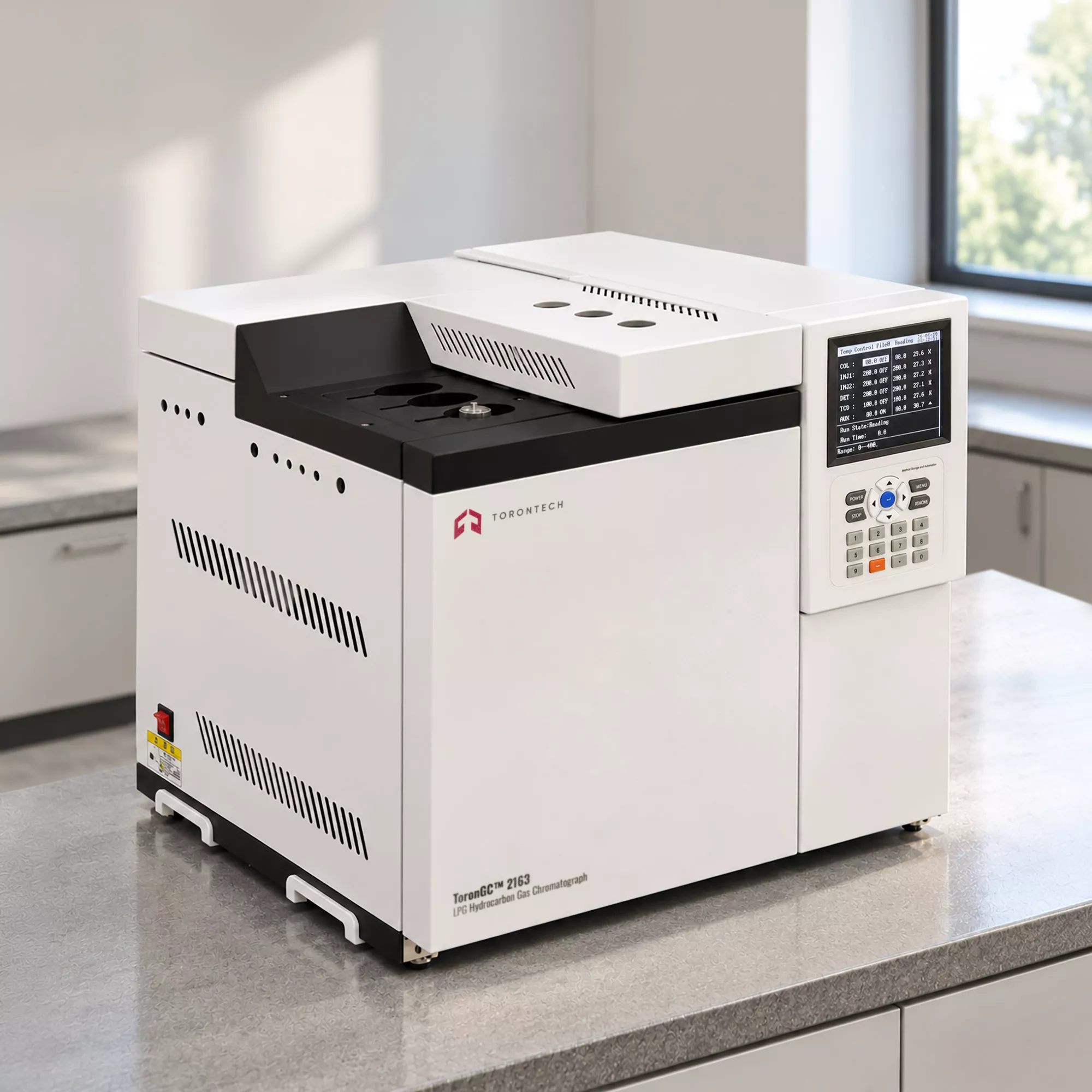

LPG-Kohlenwasserstoff-Gaschromatograph - ToronGC™ 2163
Der ToronGC™ 2163 LPG-Kohlenwasserstoff-Gaschromatograph misst die einzelnen Kohlenwasserstoffe in Flüssiggas und Propan/Propen-Gemischen für Raffinerien, Gasanlagen und LPG-Terminals. Er arbeitet nach dem in ASTM D2163 beschriebenen Prüfverfahren. Das System quantifiziert C1- bis C5-Kohlenwasserstoffe (ohne Alkine) in einer einzigen Injektion. Hersteller nutzen die Ergebnisse, um die Produktqualität vor dem Versand zu bestätigen. Prüflaboratorien verwenden dieselben Daten, um die Qualität der Ladung an Import- und Exportstellen zu überprüfen.
Torontech hat den ToronGC™ 2163 mit zwei chromatographischen Säulen und zwei Detektoren ausgestattet. Ein Flammenionisationsdetektor (FID) analysiert die Kohlenwasserstoffe, während ein Wärmeleitfähigkeitsdetektor (TCD) Stickstoff misst. Ein Doppel-Sechswegeventil injiziert die Probe gleichzeitig und ohne gegenseitige Beeinflussung in beide Kanäle. Die mehrstufige Temperaturprogrammierung trennt eng eluierende Isomere und verkürzt die Gesamtlaufzeit. Standard-Gasgemische in 4-Liter-Aluminiumflaschen ermöglichen die routinemäßige quantitative Kalibrierung.
Genaue Zusammensetzungsdaten sind wichtig, da Flüssiggas sowohl als Brennstoff als auch als chemischer Rohstoff dient. Spuren von Olefinen oder Dienen können die Leistung von Crackern, die Polymerproduktion und das Verbrennungsverhalten beeinflussen. Das ToronGC™ 2163 trennt diese Nebenkomponenten neben den Hauptpeaks von Propan und Butan auf. Eine Zweikanal-Chromatographie-Workstation speichert jedes Chromatogramm, verarbeitet die Daten und erstellt den Bericht. Torontech liefert dieses System an Labore in den USA und Kanada.
LPG-Kohlenwasserstoff-Gaschromatograph – ToronGC™ 2163 Anwendungen
Das ToronGC™ 2163 eignet sich für alle Betriebe, die Flüssiggas (LPG) auf Basis seiner Kohlenwasserstoffzusammensetzung produzieren, handeln oder verbrauchen. Typische Anwender sind unter anderem die folgenden Branchen und Labore.
- Raffinerie-LPG-Produktion: Überprüfung des Propan-, Butan- und Olefingehalts der LPG-Ströme vor der Lagerung oder Mischung.
- Gasaufbereitung und NGL-Fraktionierung: Überprüfung der Reinheit der Propan- und Butanfraktionen am Ausgang der Fraktionierungsanlage
- Wareninspektion für Import und Export: Erstellung von ASTM D2163-Zusammensetzungsberichten für die Eigentumsübertragung und Warenannahme an See- und Schienenterminals.
- Qualifizierung petrochemischer Rohstoffe: Messung von Propylen, Butenen und 1,3-Butadien im Einsatzmaterial für Steamcracker und Polymeranlagen
- Flüssiggas-Vertriebs- und Abfüllanlagen: bestätigt, dass das gelieferte Produkt der in den Lieferverträgen angegebenen Qualitätsstufe entspricht.
- Autogas- und Kraftstoffqualitätsprogramme: Überwachung der Propan- und Butanverhältnisse, die den Dampfdruck und die Motorleistung beeinflussen
- Unabhängige Prüflaboratorien: führen routinemäßige LPG-Zusammensetzungsanalysen für Hersteller, Händler und Regulierungsbehörden durch.
- Forschung und Methodenentwicklung: unterstützt die Evaluierung neuer Trennbedingungen und Kalibriergasmischungen
Grundsätze
Das ToronGC™ 2163 ist so konzipiert, dass es der ASTM-Prüfmethode zur Bestimmung von Kohlenwasserstoffen in Flüssiggas und Propan/Propen-Gemischen mittels Gaschromatographie entspricht. Labore sollten die Konformität mit der jeweils aktuellen Ausgabe der Norm während der Installation und Kalibrierung überprüfen.
- ASTM D2163 - Standardprüfverfahren zur Bestimmung von Kohlenwasserstoffen in Flüssiggasen (LPG) und Propan/Propen-Gemischen mittels Gaschromatographie
LPG-Kohlenwasserstoff-Gaschromatograph – ToronGC™ 2163 Hauptmerkmale
Das ToronGC™ 2163 kombiniert eine spezielle Säulen- und Detektoranordnung mit praktischen Kalibrierungs- und Datenerfassungstools. Jede der folgenden Funktionen unterstützt eine schnelle und reproduzierbare Analyse der LPG-Zusammensetzung.
- Doppelte FID- und TCD-Detektion: Erfasst Kohlenwasserstoffe und Stickstoff in einem System, sodass das Labor die Probe nicht mit einem zweiten Gerät analysieren muss.
- Zweispaltige Trennung: Ermittelt die vollständige Komponentenliste C1 bis C5 aus einer einzelnen Probe für einen vollständigen Zusammensetzungsbericht.
- Doppeltes Sechswege-Einspritzventil: Belädt beide Kanäle gleichzeitig ohne gegenseitige Beeinflussung, wodurch konsistente Ergebnisse gewährleistet werden.
- Mehrstufige Temperaturprogrammierung: Trennt eng beieinander liegende Butan- und Butenisomere und verkürzt gleichzeitig die Gesamtanalysenzeit.
- Breiter Konzentrationsbereich: Quantifizierung von Haupt- und Spurenkomponenten
- Standard-Gasgemisch enthalten: 4-Liter-Aluminiumflaschen mit Kalibriergas ermöglichen dem Labor den sofortigen Beginn quantitativer Analysen nach Lieferung.
- Zweikanal-Chromatographie-Workstation: Speichert Chromatogramme, verarbeitet Daten und druckt Berichte zur Qualitätssicherung.
- Olefin- und Dienmessung: Berichte über Propylen, Butene und 1,3-Butadien zur Kontrolle petrochemischer Rohstoffe
Theorie und Methode
Die Gaschromatographie trennt eine verdampfte Probe, indem sie mit einem Trägergas durch eine Säule geleitet wird. Jeder Kohlenwasserstoff interagiert unterschiedlich stark mit der stationären Phase und verlässt die Säule daher mit einer charakteristischen Retentionszeit. Leichte Verbindungen wie Methan und Ethan eluieren zuerst. Es folgen die Butan- und Buten-Isomere, und die Pentane werden zuletzt eluiert. Die Retentionszeit identifiziert jede Komponente, und die Peakfläche spiegelt ihre Konzentration wider.
Der Flammenionisationsdetektor (FID) verbrennt das Säuleneluat in einer Wasserstoff-Luft-Flamme. Kohlenstoffhaltige Moleküle ionisieren in der Flamme, und eine Kollektorelektrode misst den entstehenden Strom. Dieser Strom ist proportional zur Anzahl der Kohlenstoffatome, die den Detektor erreichen, wodurch der FID eine hohe Empfindlichkeit gegenüber Kohlenwasserstoffen aufweist. Stickstoff ionisiert in der Flamme nicht, daher wird im zweiten Kanal ein Wärmeleitfähigkeitsdetektor (TCD) verwendet. Der TCD detektiert Stickstoff über die Änderung des Wärmeaustauschs zwischen Trägergas und Probengas.
Das ToronGC™ 2163 verarbeitet beide Kanäle mit einer einzigen Injektion über ein Doppel-Sechswegeventil. Die mehrstufige Temperaturprogrammierung erhöht die Temperatur des Säulenofens schrittweise, wodurch frühe Peaks schärfer werden und die Elution schwererer Verbindungen beschleunigt wird. Das Datensystem vergleicht jeden Probenpeak mit dem Signal einer Standardmischung bekannter Zusammensetzung und gibt anschließend die Konzentration jeder Komponente aus. Kohlenwasserstoffe mit mehr als fünf Kohlenstoffatomen (C5) und nicht-kohlenwasserstoffhaltige Verunreinigungen fallen nicht in den Anwendungsbereich dieser Methode und erfordern gegebenenfalls separate Analysen.
Chromatogramm
LPG-Kohlenwasserstoff-Gaschromatograph - ToronGC™ 2163 Technische Spezifikationen
Parameter | ToronGC™ 2163 |
Testmethode | ASTM D2163 |
Proben-Art/Sample Typ | Flüssiggas und Propan/Propen-Gemische (ausgenommen hochreines Propen) |
Kohlenwasserstoff-Bereich | C1 bis C5, ausgenommen Alkine |
Detektoren | FID (Kohlenwasserstoffe) und TCD (Stickstoff) |
Spalten | 2 chromatographische Säulen |
Spritze | Sechswege-Gasventil und Doppelsechswegeventil für die gleichzeitige Probenahme |
Ofensteuerung | Mehrstufige Temperaturprogrammierung |
Gemessene Komponenten (FID) | Methan, Ethan, Ethen, Propan, Propylen, Isobutan, n-Butan, 1-Buten, Isobuten, cis-2-Buten, trans-2-Buten, 1,3-Butadien, Isopentan, n-Pentan |
Gemessene Komponenten (TCD) | Stickstoff (Luft) |
Methodenbereich | 0.01 bis 100 Volumenprozent pro Komponente |
Konzentrationsbereich | 100 ppm bis 50 % |
Kalibrierungsstandard | Standard-Gasgemisch in 4-Liter-Aluminiumzylindern |
Datensystem | Zweikanal-Chromatographie-Workstation mit Chromatogrammspeicherung, Datenverarbeitung und Berichtsdruck |
Ausschlüsse | Hochreines Propan, Alkine, Kohlenwasserstoffe schwerer als C5 und Nicht-Kohlenwasserstoff-Materialien |
